خدمات نقشه برداری و شیت نقشه 1/2000 مهندس کریمی 09124312616
دستورالعمل ترسیم نقشه های 1:2000 کاداستر اراضی کشاورزی با
هدف تهیه نقشه های کاداستر بر مبنای تصاویر ارتوفتو توسط اداره
کل نظارت و کنترل فنی سازمان نقشه برداری کشور تهیه گردیده است.
لیکن از نظر چگونگی ترسیم عوارض و کارتوگرافی، قابل استفاده در تهیه
نقشه های کاداستر اراضی کشاورزی به روشهای مختلف اعم از روش تهیه
مستقیم زمینی، تهیه از روی نقشه های هم مقیاس موجود و تهیه از روی
تصاویر ماهواره ای نیز خواهد بود.
از موارد مهمی که در این دستورالعمل به عنوان راهنمای استفاده ذکر شده
است می توان به موارد زیر اشاره کرد، که در ترسیم بسیاری از نقشه ها
نیز کاربردی و قابل استفاده است:
و نکته ای که جهت ترسیم و مرجع قراردادن تصاویر ارتوفتو در نرم افزارهای
ترسیم، در این دستورالعمل مورد تاکید قرار گرفته، این است که می باید از
عدم وجود جابجایی در ارتوفتو هنگام رفرنس کردن و صحت مختصات
گوشه های شیت ارتوفتو اطمینان حاصل گردد.
در این قسمت، عوارض به سه دسته نقطه ای، خطی و سطحی تقسیم شده
که ماهیت عوارض در طبیعت می باشد. به ابعاد و اندازه های ذکر شده در
این قسمت توجه گردد. به عنوان نمونه ابعاد 1 در 1.5 میلیمتر در
مقیاس 1/2000 یعنی 2 در 3 متر
لازم به ذکر است میزان چسبندگی عوارض و حدود کنار هم، 0.5 میلیمتر در
مقیاس نقشه می باشد. به عبارتی در صورتی که دو عارضه کار هم فاصله
کمتر از 0.5 میلیمتر در مقیاس نقشه را دارند مطابق تقدم در ترسیم عوارض،
یکی از عارضه ها باقی مانده و دیگری حذف می شود.
در این قسمت، عوارض با توجه به لیست عوارض ذکر شده در دستورالعمل
کاداستر اراضی، به ترتیب حروف الفبا آورده شده است. قائده ترسیم مورد
استفاده در ترسیم هر عارضه آورده شده و نحوه شناسایی عارضه از روی تصویر
ارتوفتو و سپس توضیحات در ترسیم عوارض قید گردیده است. توجه به
توضیحات ترسیم عوارض ضروری بوده و در نحوه ترسیم کمک خواهد کرد.
در این قسمت نکاتی که در ترسیم عوارض و به منظور هماهنگی در نقشه های
ترسیم شده ضروری می باشد، تا حد امکان طبقه بندی و آورده شده است.
به عنوان نمونه رعایت تقدم در ترسیم عوارض به منظور هماهنگی در ترسیم
محدوده ها و مرز زمینها آورده شده است.
از آنجایی که نقشه های کارتوگرافی شده با فرمت dwg تحویل خواهند
شد مشخصات گرافیکی در محیط اتوکد ارائه شده است.
همان مشخصات گرافیکی عوارض در تهیه نقشه های بزرگ مقیاس به روش
مستقیم زمینی می باشد. برای این منظور می توان به فایل dwg قالب کلی
نقشه ها که در آن تمام عوراض با مشخصات صحیح آورده شده است مراجعه نمود.
با توجه به اینکه عوارض ترسیمی در دستورالعمل انجام خدمات نظارتی
پروژه های طرح کاداستر اراضی کشاورزی کشور، محدود به همان لیست عوارض
در آن دستورالعمل گردیده و تمام عوارض نقشه های فتوگرامتری و نقشه های
بروش مستقیم زمینی را شامل نمی شود، بنابراین تا حد امکان از آوردن سایر
عوارض اجتناب گردد.
خدمات نقشه برداری با پلان قصر……..مهندس کریمی 09124312616
در صورت ترسیم عوارض بیش از لایه های یاد شده در مرحله نظارت لایه های
اضافه خاموش و نظارت بر لایه های مورد نظر دستورالعمل انجام خواهد گردید.
با توجه به مورد یاد شده نسبت به ترسیم عوارض در لایه صحیح خود باید
توجه کافی صورت گیرد.
در خصوص عوارض خاصی که بسته به مناطق مختلف ممکن است دارای
اهمیت باشند، عوارض در لایه عوارض خاص به صورت خطی، ترسیم و
متن گویا بر روی آن در فایل Dwg آورده می شود.
در روش تهیه نقشه به روش مستقیم زمینی، در مواردی که امکان ترسیم
عوارض به صورت بلوک ساختمانی نیست، ترسیم به صورت منطقه مورد
نظر آورده می شود. (به عنوان نمونه منطقه مذهبی، منطقه دامداری، و …)
از دیگر مواردی که در این دستورالعمل ذکر شده است می توان به مواردی
همچون لژاند نقشه ها، قالب کلی لایه های نقشه نیز ذکر شده است.
همچنین یکی از مهمترین مسائلی که معمولا زیاد در آن دقت صورت نمی گیرد
مدارک مورد نیاز و قالب پوشه بندی فایل ها در تحویل مدارک به دستگاه نظارت
می باشد که در این دستورالعمل به صورت موردی و صحیح آموزش داده شده است.
و در دستورالعمل تهیه نقشه های 1:2000 دیاگرامی به نام گردش کار نظارت
قراردادهای کاداستر امور اراضی قرارداده شده است که به طور دقیق این موضوع
رو مورد بررسی قرارداده و به صورت مشخص روند انجام نظارت در آن شرح داده شده است.
فهرست مطالب به طور کلی در این دستورالعمل به شرح زیر می باشد:

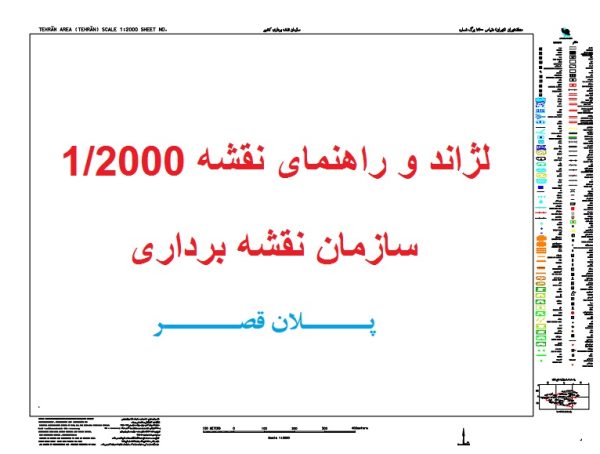

کلید، لژاند یا لجند نقشه توضیح بصری نمادهای مورد استفاده در نقشه است،
لژاند نقشه شامل یک نمونه از هر نماد (نقطه، خط، یا چند ضلعی (محدوده یا ناحیه))
و شرح کوتاهی از معنای نمادهاست. به عنوان مثال یک منحنی آبی رنگ ممکن
است نشان دهنده رودخانه باشد.
از آنجایی که معنی نمادهای نقشه در مناطق مختلف متفاوت است یک لژاند واضح
و استاندارد و همچنین مختصر برای انتقال ویژگی های متمایز نقشه بسیار مسئله مهمی است.
به طور کلی لژاند نقشه نمایش گرافیکی از اطلاعات نقشه با اصول طراحی مشابه
نقشه یا هر گرافیک دیگری است. تنها تفاوت موجود این است که لژاند، مربوط
به اطلاعات نقشه ای است که به آن متصل است.
بنابراین مهم است که مفاهیم طراحی چیدمان مانند، هماهنگی، تعادل بصری،
وضوح، منطق بصری، گروه بندی منطقی، و ارجاعات بدون ابهام برای ایجاد
لژاند مورد توجه قرار گیرند.
لژاند باید ساده باشد و موقعیت آن تا حد زیادی به فضای باز موجود در نقشه
بستگی دارد. لژاند باید در فضای خالی نقشه متمرکز باشد و به اندازه ای بزرگ باشد
که کاملا خوانا باشد و انقدر کوچک باشد که در سلسله مراتب بصری
(یعنی درجه اهمیت) از نقشه اصلی پایین تر باشد.
اولین مرحله در تهیه لژاند نقشه، طبقه بندی عوارض موجود در نقشه می باشد،
این طبقه بندی شناخت درست و صحیحی نسبت به عوارضی که در نقشه ترسیم
شده است، را به کاربر می دهد. به منظور دسترسي سيستماتيك به این اطلاعات،
يك نظام طبقه بندي و كد گذاري برای عوارض طراحي شده است كه تعاریف و
شرح مفصل آن در نگارش آخر استاندارد تهیه نقشه های رقومی به تفصیل آمده است.
بعد از تعیین مشخصات عوارض جداول مشخصات نمادها، نوع و ضخامت
خطوط برای ترسیم این نمادها استاندارد سازی شده است، که نحوه چیدمان
این نمادها و همچنین ضریب آنها در مقیاسهای مختلف کاملا مشخص شده است.
یکی دیگر از موارد مهم در (اطلاعات حاشیه ای) لژاند نقشه ها اندکس نقشه
می باشد که در تمام کادرهای نقشه وجود دارند و راهنمای اصلی نقشه و موقعیت
آن در منطقه می باشد. اندکس از كنار هم قرار دادن شيتهاي نهايي منطقه و انتخاب
عوارض مورد نياز (بر اساس جدول مشخصات عوارض اندكس) و بر طبق قوانين
جنراليزاسيون اندکس مورد نظر در ارتفاع متوسط منطقه تهيه ميشود.
لازم به ذکر است که اندازه اندکس نقشه براساس تعداد شیتها و حجم عوارض تعیین می شود.
یکی دیگر از مواردی که در استاندارد تهیه نقشه های رقومی توضیح داده شده است،
تعیین رنگ عوارض، نوشته ها، نمادها می باشد که به تفصیل در استاندارد توضیح
داده شده است و جزوه مواردی است که می باید در تهیه نقشه و در لژاند آن مورد
توجه قرار گیرد.
نحوه ارائه سیستم مختصات و سیستم تصویر، بلوک بندی نقشه ها براساس مقیاس،
موارد دیگری هستند که در استاندارد سازمان مورد توجه قرار گرفته است.
بعد ازآشنایی با این موارد اطلاعات حاشیه ای یا همان لژاند نقشه به صورت
زیر در استاندارد لیست شده است:
این موارد برای نقشه های بزرگ مقیاس صادق است و برای نقشه های کوچک
مقیاس قسمت هایی از آن تغییر می کند.
کادر نقشه آخرین موردی است که در استاندارد تهیه نقشه های رقومی توضیح
داده شده است که شامل قوائد مشخصی است و دارای ابعاد و اندازه های
مشخصی نیز می باشد
