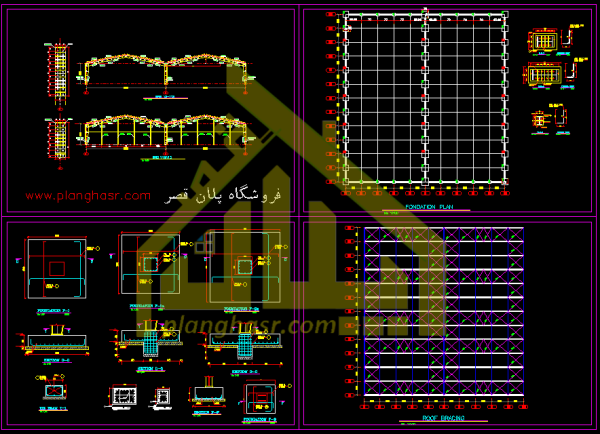

نقشه اجرایی سوله فلزی یکی از مهم‌ترین مدارک فنی برای طراحی، بررسی و اجرای سالن‌های فلزی است. سوله‌ها به دلیل امکان ایجاد دهانه‌های بزرگ و فضای داخلی گسترده، در پروژه‌های مختلفی مانند سوله کارگاهی، سوله صنعتی، سوله سبک، سوله ورزشی، سوله پارکینگ، انبار و سالن‌های کشاورزی کاربرد دارند.
یک نقشه اجرایی کامل فقط یک پلان ساده یا تصویر سه‌بعدی از ساختمان نیست. در مجموعه نقشه‌های اجرایی، اطلاعات مختلفی مانند محوربندی، فونداسیون، ستون‌ها، قاب‌های اصلی، رفترها، بادبندها، لاپه‌ها، سقف، نما، مقاطع و جزئیات اتصالات ارائه می‌شود.
به همین دلیل، هنگام خرید یا دانلود نقشه سوله فلزی باید علاوه بر عنوان فایل، محتوای دقیق آن را نیز بررسی کرد. در پلان قصر نیز می‌توانید مجموعه‌های مختلف نقشه و فایل‌های مهندسی را بر اساس مشخصات هر محصول بررسی کنید.
نقشه اجرایی سوله فلزی مجموعه‌ای از نقشه‌های فنی است که ابعاد، هندسه، موقعیت اعضا و جزئیات مختلف یک سازه فلزی را نمایش می‌دهد. این نقشه‌ها می‌توانند برای بررسی طراحی، ساخت قطعات، مونتاژ و اجرای سازه مورد استفاده قرار گیرند.
در یک نقشه سازه سوله، هر یک از اجزای اصلی باید جایگاه مشخصی داشته باشند. برای مثال، محورهای سازه‌ای مبنای تعیین محل ستون‌ها هستند و قاب‌های اصلی بر اساس همین محوربندی جانمایی می‌شوند.
در کنار پلان کلی، نقشه‌های جزئی‌تر نیز اطلاعات بیشتری درباره هر قسمت ارائه می‌کنند. به عنوان نمونه، نقشه قاب اصلی می‌تواند شکل و ابعاد قاب را نمایش دهد و دتایل اتصال می‌تواند نحوه ارتباط دو عضو سازه‌ای را با جزئیات بیشتری نشان دهد.
بنابراین اگر هدف شما پیدا کردن فایل اتوکد سوله است، بهتر است پیش از دانلود، فرمت فایل، تعداد شیت‌ها، نوع نقشه‌ها و سطح جزئیات محصول را بررسی کنید.
یک مجموعه نقشه اجرایی سوله با توجه به ابعاد، کاربری و سیستم سازه‌ای پروژه می‌تواند شامل شیت‌های متعددی باشد.
محوربندی یکی از بخش‌های پایه‌ای نقشه است. موقعیت ستون‌ها، قاب‌های اصلی و سایر اعضای سازه بر اساس محورهای تعیین‌شده مشخص می‌شود.
دقت در محوربندی باعث می‌شود موقعیت اجزای مختلف در نقشه‌های گوناگون با یکدیگر هماهنگ باشد.
پلان ستون‌ها نیز محل قرارگیری ستون‌های سوله را نسبت به محورهای سازه‌ای مشخص می‌کند.
فونداسیون وظیفه انتقال نیروهای سازه به زمین را بر عهده دارد. به همین دلیل نقشه فونداسیون سوله یکی از قسمت‌های مهم مجموعه نقشه‌های اجرایی محسوب می‌شود.
در این نقشه معمولاً محل پی‌ها، محور ستون‌ها، شناژها و جزئیات مربوط به اتصال ستون فلزی به فونداسیون مشخص می‌شود.
یکی از قسمت‌های مهم این بخش، صفحه‌ستون و بولت‌های اتصال است. موقعیت و مشخصات این اجزا باید با طراحی سازه هماهنگ باشد.
البته ابعاد نهایی فونداسیون را نمی‌توان برای تمام سوله‌ها یکسان در نظر گرفت. شرایط خاک، ظرفیت باربری زمین، بارهای وارد بر سازه و شرایط محل اجرا از عواملی هستند که می‌توانند روی طراحی فونداسیون تأثیر بگذارند.
به همین دلیل یک فایل آماده باید قبل از استفاده برای پروژه واقعی توسط متخصص مربوطه بررسی و با شرایط محل تطبیق داده شود.
قاب اصلی سوله یکی از مهم‌ترین قسمت‌های سازه است. این قاب معمولاً از ستون‌ها و اعضای سقفی تشکیل می‌شود و وظیفه انتقال بارهای مختلف به تکیه‌گاه‌ها را بر عهده دارد.
در نقشه اجرایی، اطلاعات مربوط به محل ستون‌ها، ارتفاع، دهانه، شیب سقف و نحوه اتصال اعضای قاب قابل بررسی است.
هندسه قاب در سوله‌هایی با دهانه بزرگ اهمیت بیشتری دارد. هرچه دهانه و شرایط بارگذاری متفاوت باشد، طراحی اعضای قاب نیز می‌تواند تغییر کند.
به همین دلیل نباید ابعاد یک قاب آماده را بدون بررسی محاسباتی برای پروژه‌ای با مشخصات متفاوت مورد استفاده قرار داد.
رفتر یکی از اعضای اصلی قاب سوله است که معمولاً در امتداد شیب سقف قرار می‌گیرد.
شکل هندسی، ابعاد و جزئیات اتصال رفتر به ستون و سایر اعضا باید بر اساس طراحی سازه تعیین شود.
در یک مجموعه نقشه سازه فلزی، رفتر می‌تواند در پلان، مقطع قاب یا نقشه‌های جزئیات نمایش داده شود.
وجود نقشه مناسب برای این بخش به سازنده کمک می‌کند شکل و نحوه اتصال قطعات را بهتر بررسی کند.
بادبند سوله و سیستم مهاربندی از بخش‌های مهم در تأمین پایداری سازه هستند. محل و آرایش مهاربندها به سیستم سازه‌ای، ابعاد سالن و بارهای طراحی وابسته است.
در نقشه اجرایی، موقعیت بادبندها و نحوه اتصال آن‌ها به اعضای اصلی مشخص می‌شود.
تعداد و محل بادبندها برای همه پروژه‌ها یکسان نیست؛ بنابراین انتخاب یا تغییر این اجزا باید بر اساس طراحی مهندسی انجام شود.
دتایل اجرایی سوله نقشه‌ای با جزئیات بیشتر برای نمایش یک قسمت مشخص از ساختمان یا سازه است.
برای مثال، در پلان کلی ممکن است اتصال ستون به فونداسیون به صورت ساده نمایش داده شود؛ اما در دتایل صفحه‌ستون می‌توان اطلاعات بیشتری درباره ورق، بولت‌ها، ابعاد و نحوه اتصال مشاهده کرد.
برخی دتایل‌های رایج در نقشه‌های سوله عبارت‌اند از:
هرچه جزئیات نقشه کامل‌تر باشد، بررسی بخش‌های مختلف سازه برای مهندس و مجری ساده‌تر خواهد بود.
بسیاری از نقشه‌های سازه‌ای در نرم‌افزار AutoCAD ترسیم و با فرمت DWG ذخیره می‌شوند.
مزیت فایل DWG این است که امکان مشاهده نقشه در محیط اتوکد وجود دارد و در صورت ارائه نسخه قابل ویرایش، متخصص می‌تواند تغییرات مورد نیاز را روی فایل اعمال کند.
فایل اتوکد سوله ممکن است شامل پلان‌ها، نماها، مقاطع و دتایل‌های مختلف باشد.
اگر هدف شما خرید فایل قابل ویرایش است، بهتر است پیش از خرید بررسی کنید که محصول واقعاً شامل فایل DWG است یا فقط نسخه PDF ارائه می‌شود.
در پلان قصر می‌توان مشخصات فایل‌های ارائه‌شده را در صفحه هر محصول بررسی کرد و بر اساس نوع نقشه و فرمت مورد نیاز، فایل مناسب را انتخاب کرد.
یکی از مزیت‌های سازه‌های فلزی، امکان استفاده از آن‌ها در کاربری‌های متنوع است. نوع کاربری روی شکل معماری، دهانه، ارتفاع، ورودی‌ها و حتی سیستم سازه‌ای اثر می‌گذارد.
سوله کارگاهی برای تعمیرگاه‌ها، کارگاه‌های تولیدی، مونتاژ، فعالیت‌های فنی و خدمات صنعتی مورد استفاده قرار می‌گیرد.
در این نوع پروژه ممکن است نیاز به درهای بزرگ، فضای کافی برای ماشین‌آلات، مسیر عبور خودرو و تجهیزات مختلف وجود داشته باشد.
اگر در کارگاه از جرثقیل سقفی استفاده شود، مشخصات آن نیز باید در طراحی سازه لحاظ شود.
سوله صنعتی معمولاً برای کارخانه‌ها، سالن‌های تولید، خطوط مونتاژ و فعالیت‌های صنعتی طراحی می‌شود.
در این پروژه‌ها ممکن است ماشین‌آلات سنگین، تجهیزات تولید، جرثقیل سقفی و سیستم‌های تأسیساتی داخل سالن قرار داشته باشند.
به همین دلیل طراحی سازه باید متناسب با شرایط واقعی پروژه انجام شود و نمی‌توان صرفاً بر اساس یک نمونه نقشه، سازه یک پروژه صنعتی را اجرا کرد.
سوله سبک اصطلاحی است که برای برخی سیستم‌های سازه‌ای با وزن کمتر مورد استفاده قرار می‌گیرد. با این حال، سبک بودن سازه به معنای حذف محاسبات مهندسی نیست.
دهانه، ارتفاع، فاصله قاب‌ها، نوع پوشش، بار باد، بار برف، شرایط لرزه‌ای و کاربری می‌توانند بر طراحی و وزن سازه اثر بگذارند.
بنابراین هنگام انتخاب نقشه سوله سبک باید مشخصات فنی واقعی محصول را بررسی کرد و تنها به عنوان آن اکتفا نکرد.
سوله ورزشی برای سالن‌های چندمنظوره، فوتسال، والیبال، بسکتبال و سایر فعالیت‌های ورزشی مورد استفاده قرار می‌گیرد.
در این پروژه‌ها ایجاد فضای آزاد داخلی اهمیت زیادی دارد. ارتفاع سالن، دهانه آزاد، ورودی‌ها، خروجی‌ها، نورگیری و محل تجهیزات ورزشی نیز باید در طراحی مورد توجه قرار گیرند.
سوله پارکینگ برای ایجاد فضای سرپوشیده جهت خودروهای سواری، ماشین‌آلات یا خودروهای خدماتی کاربرد دارد.
در این نوع سوله، فاصله ستون‌ها، عرض مسیر عبور، محل ورودی و خروجی و ارتفاع مفید ساختمان اهمیت زیادی دارد.
نوع خودرو نیز باید در طراحی لحاظ شود؛ زیرا نیازهای یک پارکینگ خودروهای سواری با پارکینگ ماشین‌آلات سنگین متفاوت است.
انتخاب نقشه مناسب فقط به ظاهر یا تعداد صفحات فایل مربوط نمی‌شود. باید مشخص شود که نقشه از نظر ابعاد، کاربری، نوع سازه، جزئیات اجرایی و فرمت فایل با نیاز شما هماهنگ است.
در پلان قصر می‌توانید پیش از خرید، مشخصات محصول را بررسی کنید تا بدانید فایل شامل چه نقشه‌هایی است و در چه فرمتی ارائه می‌شود.
برای مثال اگر هدف شما بررسی یا ویرایش نقشه در اتوکد است، وجود فایل DWG قابل ویرایش اهمیت بیشتری خواهد داشت.
همچنین اگر به دنبال یک مجموعه اجرایی هستید، بهتر است وجود پلان فونداسیون، قاب‌ها، بادبندها، نما، مقاطع و دتایل‌های اجرایی را بررسی کنید.
در نهایت، نقشه آماده باید با شرایط واقعی پروژه تطبیق داده شود و اجرای سازه بر اساس طراحی و تأیید مهندس دارای صلاحیت انجام شود.
سازه‌های سوله‌ای به دلیل انعطاف‌پذیری در طراحی، امکان ایجاد دهانه‌های بزرگ و سرعت مناسب در ساخت، در پروژه‌های مختلف مورد استفاده قرار می‌گیرند. با توجه به نوع کاربری، ابعاد زمین، دهانه مورد نیاز، ارتفاع، شرایط اقلیمی و تجهیزات داخل سالن، نقشه اجرایی سوله فلزی نیز می‌تواند تفاوت‌های زیادی داشته باشد.
به همین دلیل هنگام انتخاب یک فایل آماده، ابتدا باید مشخص شود سوله برای چه کاربردی طراحی شده است. یک سوله کارگاهی نیازهایی متفاوت از یک سوله ورزشی یا انبار دارد و نمی‌توان تمام این پروژه‌ها را با یک الگوی ثابت طراحی کرد.
سوله کارگاهی یکی از پرکاربردترین انواع سازه‌های فلزی است. این نوع ساختمان می‌تواند برای تعمیرگاه، کارگاه تولیدی، مونتاژ، فعالیت‌های فنی، خدمات صنعتی و بسیاری از مشاغل دیگر مورد استفاده قرار گیرد.
در طراحی یک سوله کارگاهی، فضای داخلی باید متناسب با نوع فعالیت در نظر گرفته شود. برای مثال ممکن است نیاز به فضای کافی برای ماشین‌آلات، مسیر عبور خودرو، درب‌های بزرگ، محل نگهداری ابزار و تجهیزات یا جرثقیل سقفی وجود داشته باشد.
یکی از نکات مهم در چنین پروژه‌هایی، فاصله ستون‌ها است. ستون‌بندی باید به شکلی باشد که ضمن تأمین نیازهای سازه‌ای، فضای مناسبی برای فعالیت داخل کارگاه ایجاد کند.
اگر قرار است خودرو یا ماشین‌آلات وارد سالن شوند، ابعاد و ارتفاع درب‌ها نیز باید متناسب با نوع استفاده تعیین شود.
در صورتی که پروژه دارای جرثقیل سقفی باشد، بار و عملکرد جرثقیل نیز باید در طراحی سازه لحاظ شود. بنابراین یک نقشه سوله معمولی را نمی‌توان بدون بررسی برای کارگاهی که قرار است جرثقیل داشته باشد، مورد استفاده قرار داد.
سوله صنعتی برای پروژه‌هایی مانند کارخانه ها، سالن‌های تولید، خطوط مونتاژ، مراکز صنعتی و فضاهای مشابه کاربرد دارد.
در این نوع ساختمان‌ها معمولاً تجهیزات و ماشین‌آلات بخش مهمی از فضای داخلی را تشکیل می‌دهند. بنابراین طراحی سازه باید با نیازهای واقعی مجموعه هماهنگ باشد.
ارتفاع سالن، دهانه آزاد، محل استقرار تجهیزات، جرثقیل سقفی، مسیر حمل مواد، درب‌های صنعتی و تأسیسات می‌توانند بر طراحی نهایی اثرگذار باشند.
در یک نقشه سوله صنعتی علاوه بر اجزای اصلی سازه، هماهنگی میان معماری، تجهیزات و سیستم‌های تأسیساتی نیز اهمیت دارد.
برای مثال اگر در داخل سالن دستگاهی با ارتفاع زیاد نصب شود، ارتفاع مفید سوله باید از ابتدا بر اساس آن نیاز بررسی شود.
همچنین اگر تجهیزات سنگین روی کف یا سازه قرار می‌گیرند، بارهای مربوط به آن‌ها باید در طراحی مورد توجه قرار گیرد.
به همین دلیل نقشه آماده سوله صنعتی می‌تواند برای مطالعه یا استفاده به عنوان نمونه بسیار مفید باشد، اما برای اجرای یک پروژه واقعی باید با شرایط همان پروژه تطبیق داده شود.
سوله سبک یکی دیگر از عبارت‌هایی است که هنگام جست‌وجوی نقشه و طراحی سوله بسیار مورد استفاده قرار می‌گیرد.
منظور از سوله سبک معمولاً سازه‌ای است که با استفاده از سیستم مناسب طراحی، وزن سازه‌ای آن نسبت به برخی سیستم‌های دیگر کاهش پیدا می‌کند. اما سبک بودن سازه به معنی حذف محاسبات یا کاهش اهمیت طراحی مهندسی نیست.
دهانه، ارتفاع، فاصله قاب‌ها، نوع پوشش، بارهای محیطی و کاربری ساختمان همگی می‌توانند روی وزن نهایی سازه تأثیر بگذارند.
بنابراین هنگام خرید نقشه سوله سبک بهتر است علاوه بر عنوان، مشخصات واقعی سازه را نیز بررسی کنید.
همچنین نباید تصور کرد که هر سوله سبک برای هر پروژه‌ای قابل استفاده است. شرایط محل اجرا و نیازهای پروژه باید با مشخصات نقشه مطابقت داشته باشد.
سوله ورزشی برای ایجاد سالن‌های سرپوشیده ورزشی مورد استفاده قرار می‌گیرد و می‌تواند برای ورزش‌هایی مانند فوتسال، والیبال، بسکتبال و فعالیت‌های چندمنظوره طراحی شود.
یکی از ویژگی‌های مهم سالن ورزشی، نیاز به فضای داخلی آزاد و بدون مزاحمت برای فعالیت ورزشکاران است. به همین دلیل دهانه سازه و محل ستون‌ها اهمیت زیادی دارد.
در طراحی چنین سالنی علاوه بر سازه باید مواردی مانند:
نیز مورد توجه قرار گیرد.
در نتیجه نقشه اجرایی سوله ورزشی معمولاً باید متناسب با کاربری دقیق سالن تهیه شود.
سوله پارکینگ برای ایجاد فضای سرپوشیده جهت خودروهای سواری، خودروهای خدماتی، ماشین‌آلات و وسایل نقلیه مختلف کاربرد دارد.
در این نوع پروژه، محل ستون‌ها اهمیت زیادی دارد؛ زیرا ستون‌بندی نامناسب می‌تواند فضای مانور خودروها را کاهش دهد.
عرض مسیرهای عبور، محل ورود و خروج، فضای گردش خودرو و ارتفاع سقف باید با نوع وسیله نقلیه هماهنگ باشد.
برای یک پارکینگ خودروهای سواری، نیازهای طراحی با پارکینگ ماشین‌آلات سنگین یا خودروهای حمل‌ونقل متفاوت است.
به همین دلیل قبل از انتخاب نقشه سوله پارکینگ باید نوع استفاده از سالن مشخص شود.
سوله انبار یکی از کاربردهای رایج سازه‌های فلزی است. انبارها می‌توانند برای نگهداری کالا، مواد اولیه، محصولات، تجهیزات، ماشین‌آلات و مصالح مورد استفاده قرار گیرند.
در طراحی انبار، ارتفاع مفید ساختمان اهمیت زیادی دارد. اگر قرار باشد کالاها در قفسه‌های بلند نگهداری شوند، ارتفاع داخلی باید با سیستم قفسه‌بندی هماهنگ باشد.
مسیر حرکت لیفتراک، محل بارگیری و تخلیه، درب‌های بزرگ و دسترسی به بخش‌های مختلف نیز باید در نظر گرفته شوند.
بنابراین یک نقشه اجرایی سوله انبار باید متناسب با نحوه بهره‌برداری از ساختمان بررسی شود.
سازه‌های فلزی در بخش کشاورزی نیز کاربرد گسترده‌ای دارند. این سالن‌ها می‌توانند برای نگهداری ماشین‌آلات کشاورزی، محصولات، تجهیزات، مواد اولیه و فعالیت‌های مرتبط استفاده شوند.
در این پروژه‌ها نوع پوشش، تهویه، بازشوها و شرایط اقلیمی منطقه اهمیت زیادی دارد.
برای مثال طراحی سوله در منطقه‌ای با بارش برف قابل توجه با منطقه‌ای گرم و خشک می‌تواند تفاوت داشته باشد.
به همین دلیل نقشه سوله کشاورزی نیز باید با شرایط محل پروژه هماهنگ شود.
سازه‌های فلزی در پروژه‌های دامداری نیز کاربرد دارند. نوع دام، تعداد دام، شرایط تهویه، نورگیری و نحوه مدیریت فضا از مواردی هستند که در طراحی سالن اهمیت دارند.
در این نوع پروژه‌ها علاوه بر سازه، مسائل بهداشتی، تهویه و شرایط بهره‌برداری نیز باید مورد توجه قرار گیرد.
بنابراین نمی‌توان یک نقشه سوله عمومی را بدون بررسی برای تمام پروژه‌های دامداری مناسب دانست.
گاهی یک سالن برای چند فعالیت مختلف طراحی می‌شود. برای مثال بخشی از ساختمان می‌تواند به انبار و بخش دیگر به کارگاه اختصاص پیدا کند.
در چنین پروژه‌هایی انعطاف‌پذیری فضا اهمیت زیادی دارد.
جانمایی ستون‌ها، محل درب‌ها، مسیرهای دسترسی و ارتفاع سالن باید به شکلی باشد که استفاده از فضا برای کاربری‌های مختلف امکان‌پذیر باشد.
یکی از مشخصات مهم هر سوله، دهانه آن است. دهانه به فاصله میان تکیه‌گاه‌های اصلی قاب مربوط می‌شود و می‌تواند تأثیر زیادی بر شکل و سیستم سازه‌ای داشته باشد.
با افزایش دهانه، طراحی قاب و اعضای سازه‌ای نیز می‌تواند تغییر کند. به همین دلیل هنگام خرید یا دانلود نقشه سوله، توجه به دهانه بسیار مهم است.
برای مثال نقشه‌ای که برای یک دهانه مشخص طراحی شده است، الزاماً بدون تغییر برای دهانه دیگری مناسب نیست.
ارتفاع سوله نیز یکی از مشخصات کلیدی پروژه است.
ارتفاع مورد نیاز می‌تواند تحت تأثیر مواردی مانند نوع فعالیت، ماشین‌آلات، جرثقیل سقفی، نوع انبارش و تجهیزات داخلی قرار گیرد.
در یک سوله صنعتی، ممکن است نیاز به ارتفاع بیشتری نسبت به یک کارگاه ساده وجود داشته باشد.
در سالن ورزشی نیز ارتفاع مناسب برای فعالیت ورزشی و تجهیزات اهمیت دارد.
بنابراین در زمان انتخاب نقشه اجرایی سوله فلزی باید ارتفاع ساختمان نیز بررسی شود.
فاصله میان قاب‌های اصلی نیز یکی از مشخصات مهم در طراحی سازه است.
این فاصله باید با سیستم سازه‌ای، بارگذاری و اجزای سقف هماهنگ باشد.
اعضایی مانند لاپه‌ها و مهاربندها نیز بر اساس سیستم طراحی‌شده جانمایی می‌شوند.
بنابراین مشخصات قاب‌بندی باید از نقشه و محاسبات پروژه استخراج شود و نمی‌توان آن را صرفاً بر اساس یک اندازه ثابت تعیین کرد.
لاپه‌ها اعضایی هستند که معمولاً بین قاب‌های اصلی قرار می‌گیرند و نقش مهمی در انتقال بار پوشش سقف به قاب‌ها دارند.
محل و فاصله لاپه‌ها باید مطابق طراحی سازه تعیین شود.
در نقشه‌های اجرایی، پلان یا مقطع مربوط به لاپه‌ها می‌تواند نحوه قرارگیری آن‌ها را نشان دهد.
وجود این اطلاعات در یک مجموعه نقشه اجرایی باعث می‌شود شناخت سیستم سقف کامل‌تر باشد.
پوشش سقف یکی دیگر از قسمت‌های مهم سوله است. نوع پوشش می‌تواند با توجه به شرایط اقلیمی، کاربری، عایق‌بندی و نیاز پروژه انتخاب شود.
از سیستم‌های مختلف پوشش برای سوله‌ها استفاده می‌شود و جزئیات اتصال آن‌ها نیز باید در طراحی مشخص باشد.
در صورت استفاده از ساندویچ‌پنل یا ورق‌های فلزی، جزئیات نصب، آب‌بندی، لبه‌ها و آبروها اهمیت پیدا می‌کند.
به همین دلیل دتایل سقف سوله می‌تواند بخش مهمی از مجموعه نقشه‌های اجرایی باشد.
نماها شکل ظاهری ساختمان را از جهات مختلف نشان می‌دهند و اطلاعاتی درباره ارتفاع، شیب سقف، بازشوها و فرم کلی بنا ارائه می‌کنند.
مقاطع سوله نیز برای شناخت ارتباط اجزای سازه، ارتفاع‌ها، سقف و کف اهمیت دارند.
وجود نما و مقطع در کنار پلان سازه کمک می‌کند کاربر بتواند شکل کلی پروژه را بهتر درک کند.
اگر نقشه در قالب DWG ارائه شود، امکان مشاهده آن در نرم‌افزار اتوکد فراهم است.
در صورتی که فایل قابل ویرایش باشد، متخصص می‌تواند بخش‌هایی از نقشه را برای هماهنگی با پروژه بررسی و اصلاح کند.
کاربرد فایل DWG می‌تواند شامل موارد زیر باشد:
با این حال، هرگونه تغییر در اجزای اصلی سازه باید با محاسبات و بررسی مهندسی همراه باشد.
در پلان قصر می‌توانید مجموعه‌های مختلف نقشه سوله فلزی، نقشه سازه سوله، نقشه اجرایی، دتایل‌های سازه‌ای و فایل DWG اتوکد را بررسی کنید.
در صفحه هر محصول، اطلاعات مربوط به فایل و محتوای آن ارائه می‌شود تا کاربر بتواند پیش از خرید، مشخصات نقشه را بررسی کند.
اگر به دنبال دانلود نقشه سوله کارگاهی هستید، می‌توانید محصولاتی را که متناسب با این کاربری هستند بررسی کنید. برای پروژه‌های صنعتی، ورزشی، پارکینگ یا انبار نیز بهتر است ابتدا مشخصات کاربری و ابعاد فایل را با نیاز خود مقایسه کنید.
هدف از ارائه این فایل‌ها این است که دسترسی به نقشه‌ها و فایل‌های فنی قابل دانلود برای کاربران ساده‌تر شود.
در پلان قصر همچنین می‌توان محصولات مرتبط با حوزه معماری و سازه را بر اساس موضوع و مشخصات آن‌ها پیدا کرد.
قبل از خرید یا دانلود هر فایل، چند مورد اصلی را بررسی کنید:
ابعاد طول و عرض، دهانه، ارتفاع و فاصله قاب‌ها را با نیاز پروژه مقایسه کنید.
مشخص کنید فایل برای سوله صنعتی، کارگاهی، سبک، ورزشی، پارکینگ، انبار یا کاربری دیگر تهیه شده است.
بررسی کنید آیا محصول شامل پلان فونداسیون، ستون‌ها، قاب اصلی، بادبند، سقف، نما، مقاطع و دتایل‌ها هست یا خیر.
اگر فایل قابل ویرایش نیاز دارید، وجود DWG را در مشخصات محصول بررسی کنید.
تعداد شیت‌ها می‌تواند برای شناخت حجم مجموعه مفید باشد، اما کیفیت و محتوای نقشه‌ها از تعداد صفحات مهم‌تر است.
در پلان قصر نیز بهتر است پیش از خرید هر محصول، توضیحات همان صفحه را به دقت مطالعه کنید تا مشخصات فایل با نیاز شما مطابقت داشته باشد.
نقشه آماده می‌تواند برای مطالعه، نمونه، آموزش، بررسی جزئیات یا مبنای توسعه طراحی کاربرد داشته باشد، اما اجرای واقعی یک سازه نیازمند بررسی شرایط همان پروژه است.
عواملی مانند شرایط خاک، بار باد، بار برف، شرایط لرزه‌ای، ابعاد زمین، ارتفاع، کاربری و تجهیزات داخلی می‌توانند روی طراحی اثر بگذارند.
به همین دلیل نقشه‌ای که برای یک پروژه تهیه شده، الزاماً بدون تغییر برای پروژه دیگری قابل اجرا نیست.
در پروژه واقعی، نقشه باید با شرایط محل تطبیق داده شود و توسط مهندس دارای صلاحیت بررسی و تأیید شود.
انتخاب یک نقشه اجرایی سوله فلزی مناسب، فقط به پیدا کردن یک پلان زیبا یا فایل با تعداد صفحات زیاد محدود نمی‌شود. زمانی که کاربر به دنبال نقشه سوله است، معمولاً می‌خواهد بداند فایل چه اطلاعاتی دارد، با چه نرم‌افزاری تهیه شده، آیا قابل ویرایش است، چه جزئیاتی در آن وجود دارد و آیا می‌تواند برای نیاز پروژه خودش از آن استفاده کند.
به همین دلیل بهتر است قبل از خرید نقشه سوله فلزی، مشخصات محصول به‌طور کامل بررسی شود. ابعاد سالن، دهانه، ارتفاع، نوع کاربری، سیستم سازه‌ای، تعداد شیت‌ها، فرمت فایل و جزئیات موجود از جمله مواردی هستند که باید مورد توجه قرار بگیرند.
در پلان قصر می‌توانید مشخصات هر محصول را در صفحه اختصاصی آن مشاهده کنید و پس از بررسی اطلاعات، فایل مورد نظر خود را خریداری و دانلود کنید.
محتوای دقیق نقشه به نوع پروژه و سطح طراحی آن بستگی دارد، اما یک مجموعه اجرایی می‌تواند بخش‌های مختلفی داشته باشد.
از جمله:
وجود این بخش‌ها به کاربر کمک می‌کند دید کامل‌تری نسبت به ساختار پروژه داشته باشد.
البته همه سوله‌ها به یک مجموعه کاملاً یکسان از نقشه‌ها نیاز ندارند. برای مثال یک سوله پارکینگ ممکن است جزئیات متفاوتی نسبت به یک سالن صنعتی مجهز به جرثقیل سقفی داشته باشد.
فونداسیون رابط اصلی میان سازه و زمین است. نیروهای منتقل‌شده از ستون‌های فلزی در نهایت به فونداسیون و سپس به خاک منتقل می‌شوند.
به همین دلیل نقشه فونداسیون سوله باید با مشخصات سازه و شرایط زمین هماهنگ باشد.
در این نقشه ممکن است اطلاعاتی مانند محل پی‌ها، ابعاد، محورهای ستون، شناژها، صفحه‌ستون و بولت‌های اتصال نمایش داده شود.
اما یک نکته مهم وجود دارد: فونداسیون را نمی‌توان بدون توجه به شرایط خاک طراحی کرد.
نوع خاک، ظرفیت باربری، سطح آب زیرزمینی و شرایط محل پروژه می‌توانند روی طراحی پی اثرگذار باشند.
بنابراین اگر یک فایل آماده فونداسیون از سایت دانلود می‌کنید، باید قبل از اجرای واقعی آن را با شرایط پروژه خود تطبیق دهید.
یکی از جزئیات مهم در نقشه سازه سوله، نحوه اتصال ستون فلزی به فونداسیون است.
صفحه‌ستون، بولت‌ها و سایر اجزای اتصال باید مطابق طراحی سازه مشخص شوند.
این قسمت از نقشه برای اجرای صحیح اسکلت فلزی اهمیت زیادی دارد، زیرا کوچک‌ترین مغایرت در موقعیت اتصال می‌تواند عملیات نصب ستون‌ها را با مشکل مواجه کند.
به همین دلیل وجود دتایل صفحه‌ستون در یک مجموعه نقشه اجرایی می‌تواند برای بررسی جزئیات اتصال مفید باشد.
در سازه‌های سوله‌ای، اعضای مختلف باید به یکدیگر متصل شوند. این اتصالات می‌توانند با استفاده از پیچ و مهره، جوش یا سیستم‌های ترکیبی انجام شوند.
دیتیل اتصالات سوله نحوه ارتباط اعضای سازه‌ای را با جزئیات بیشتری نمایش می‌دهد.
از جمله اتصالاتی که ممکن است در نقشه‌ها وجود داشته باشند:
نوع اتصال و جزئیات آن باید بر اساس طراحی مهندسی پروژه تعیین شود.
پلان، ساختمان را از بالا نمایش می‌دهد، اما برای شناخت ارتفاع‌ها و ارتباط اجزای مختلف، استفاده از مقطع سوله اهمیت دارد.
در مقاطع می‌توان اطلاعاتی مانند ارتفاع ستون، شیب سقف، موقعیت اعضای سازه، کف سالن و ارتباط سقف و دیوار را بهتر بررسی کرد.
برای سوله‌هایی که دارای جرثقیل سقفی هستند، مقطع می‌تواند اطلاعات بیشتری درباره ارتفاع و محل استقرار تجهیزات ارائه دهد.
وجود مقاطع در کنار پلان و نما باعث می‌شود شناخت هندسه پروژه کامل‌تر شود.
نماهای سوله اطلاعاتی درباره ظاهر خارجی ساختمان ارائه می‌کنند.
در نما می‌توان مواردی مانند شکل سقف، ارتفاع، محل درب‌ها، پنجره‌ها، پوشش دیوار و برخی عناصر خارجی را بررسی کرد.
در یک مجموعه کامل نقشه اجرایی سوله فلزی، نماها می‌توانند در کنار پلان‌ها و مقاطع قرار بگیرند تا اطلاعات پروژه از زوایای مختلف قابل مشاهده باشد.
هر دو می‌توانند از اسکلت فلزی استفاده کنند، اما نیازهای بهره‌برداری آن‌ها ممکن است متفاوت باشد.
در سوله کارگاهی معمولاً فضا برای فعالیت‌های فنی، تعمیرات، مونتاژ یا تولید در نظر گرفته می‌شود.
در سوله صنعتی ممکن است خطوط تولید، ماشین‌آلات سنگین، جرثقیل، تجهیزات انتقال مواد و سیستم‌های تأسیساتی وجود داشته باشد.
به همین دلیل طراحی سوله صنعتی ممکن است به اطلاعات بیشتری درباره بار تجهیزات و نحوه بهره‌برداری نیاز داشته باشد.
اگر هدف شما تهیه نقشه برای یک سوله سبک است، باید مشخصات سازه را به‌دقت بررسی کنید.
وزن سازه به عوامل مختلفی مانند دهانه، ارتفاع، فاصله قاب‌ها، نوع مقاطع، بارهای محیطی و نوع پوشش بستگی دارد.
بنابراین صرفاً عنوان «سبک» نمی‌تواند اطلاعات کافی درباره عملکرد سازه ارائه کند.
بهتر است هنگام انتخاب محصول، مشخصات فنی فایل را مطالعه کرده و در صورت نیاز، آن را در اختیار مهندس سازه پروژه قرار دهید.
در یک سوله ورزشی ایجاد فضای داخلی مناسب اهمیت زیادی دارد.
اگر سالن برای ورزش‌هایی مانند فوتسال یا والیبال استفاده شود، فضای آزاد داخلی و ارتفاع سالن اهمیت پیدا می‌کند.
همچنین ورودی و خروجی، نورگیری، تهویه، جایگاه تماشاگران و فضاهای خدماتی نیز باید متناسب با کاربری در نظر گرفته شوند.
بنابراین هنگام انتخاب نقشه سوله ورزشی، بهتر است مشخصات معماری و سازه‌ای را هم‌زمان بررسی کنید.
در سوله پارکینگ، فاصله ستون‌ها و مسیر حرکت خودروها اهمیت ویژه‌ای دارند.
محل ورود و خروج خودرو، عرض مسیرها، فضای گردش و ارتفاع مفید ساختمان باید متناسب با نوع خودرو تعیین شود.
اگر قرار است خودروهای سنگین یا ماشین‌آلات وارد سالن شوند، مشخصات پروژه با پارکینگ خودروهای سواری متفاوت خواهد بود.
بنابراین قبل از دانلود نقشه، کاربری دقیق پارکینگ را مشخص کنید.
در سوله انبار، ارتفاع مفید، مسیرهای دسترسی و محل بارگیری اهمیت زیادی دارند.
اگر انبار دارای قفسه‌های بلند باشد، ارتفاع سقف و مسیر حرکت تجهیزات جابه‌جایی کالا باید با طراحی هماهنگ شود.
همچنین ابعاد درب‌ها باید برای ورود و خروج کالا و ماشین‌آلات مناسب باشد.
به همین دلیل هنگام انتخاب نقشه سوله انبار، فقط ابعاد کلی ساختمان را بررسی نکنید و نحوه استفاده از فضای داخلی را نیز در نظر بگیرید.
یکی از مواردی که کاربران هنگام خرید نقشه به آن توجه می‌کنند، فرمت فایل است.
فایل‌های DWG به دلیل سازگاری با نرم‌افزار AutoCAD برای بررسی و ویرایش نقشه‌های فنی کاربرد زیادی دارند.
اگر یک محصول شامل فایل DWG قابل ویرایش باشد، کاربر می‌تواند نقشه را در محیط اتوکد باز کند و در صورت داشتن دانش تخصصی، تغییرات لازم را روی بخش‌های ترسیمی اعمال کند.
با این حال باید میان ویرایش ترسیمی و تغییر طراحی سازه تفاوت قائل شد.
تغییر در ابعاد ستون، ضخامت اعضا، محل بادبندها، اتصالات یا فونداسیون نیازمند بررسی محاسباتی است.
در پلان قصر می‌توانید محصولات مختلف مرتبط با نقشه سوله فلزی، نقشه سازه، فایل DWG، دتایل‌های اجرایی و نقشه‌های فنی را مشاهده کنید.
هر محصول صفحه اختصاصی خود را دارد و اطلاعات مربوط به محتویات فایل در همان صفحه درج می‌شود.
برای انتخاب بهتر، ابتدا توضیحات محصول را مطالعه کنید و مواردی مانند نوع سوله، ابعاد، تعداد شیت‌ها و فرمت فایل را بررسی کنید.
اگر به دنبال دانلود نقشه سوله کارگاهی هستید، محصول متناسب با کاربری کارگاهی را انتخاب کنید.
برای سوله صنعتی، سوله سبک، سوله ورزشی، پارکینگ یا انبار نیز بهتر است همین روش را دنبال کنید.
فایل آماده می‌تواند دسترسی کاربر به یک مجموعه نقشه را سریع‌تر کند.
این فایل‌ها می‌توانند برای اهداف مختلفی مانند:
مورد استفاده قرار گیرند.
با این حال، محصول آماده نباید بدون بررسی متخصص به عنوان نقشه نهایی هر پروژه در نظر گرفته شود.
قبل از خرید یا دانلود، این چک‌لیست می‌تواند مفید باشد:
عرض، طول، دهانه و ارتفاع فایل را با نیاز خود مقایسه کنید.
مشخص کنید محصول مربوط به سوله صنعتی، کارگاهی، سبک، ورزشی، پارکینگ یا انبار است.
وجود فونداسیون، ستون‌ها، قاب‌های اصلی، بادبندها و سقف را بررسی کنید.
مشخص کنید محصول شامل چه جزئیات اجرایی و اتصالاتی است.
اگر فایل اتوکد نیاز دارید، مطمئن شوید DWG در محصول ارائه شده است.
مشخصات دقیق فایل را پیش از خرید مطالعه کنید تا انتخاب شما با نیاز پروژه مطابقت داشته باشد.
این موضوع به شرایط پروژه و وضعیت طراحی فایل بستگی دارد، اما به‌صورت کلی نقشه آماده نباید بدون بررسی و تطبیق مهندسی، مستقیماً مبنای اجرای یک پروژه واقعی قرار گیرد.
هر پروژه شرایط خاص خود را دارد.
برای مثال:
شرایط خاک می‌تواند روی فونداسیون تأثیر بگذارد.
بار باد و برف به محل پروژه وابسته است.
شرایط لرزه‌ای نیز بر طراحی سازه اثر دارد.
کاربری ساختمان می‌تواند بارهای متفاوتی ایجاد کند.
جرثقیل سقفی و تجهیزات نیز ممکن است نیروهای اضافی به سازه وارد کنند.
به همین دلیل نقشه‌ای که در یک پروژه استفاده شده است، الزاماً برای پروژه دیگر بدون اصلاح مناسب نیست.
مهندس سازه می‌تواند نقشه را با مشخصات پروژه مقایسه کند و مواردی مانند سیستم باربر، اعضای سازه‌ای، بارگذاری، اتصالات و فونداسیون را بررسی کند.
اگر نقشه نیاز به تغییر داشته باشد، اصلاحات باید بر اساس محاسبات انجام شوند.
این موضوع به‌خصوص در پروژه‌هایی که قرار است در آن‌ها جرثقیل سقفی، تجهیزات سنگین، دهانه‌های بزرگ یا بارهای خاص وجود داشته باشد اهمیت بیشتری دارد.
نقشه اجرایی سوله فلزی مجموعه‌ای از اطلاعات فنی است که برای شناخت و بررسی اجزای مختلف یک سازه فلزی مورد استفاده قرار می‌گیرد.
این نقشه‌ها می‌توانند شامل پلان فونداسیون، ستون‌ها، قاب‌های اصلی، رفترها، لاپه‌ها، بادبندها، نما، مقاطع و دتایل‌های اجرایی باشند.
سوله‌ها نیز بر اساس نوع استفاده در قالب‌های مختلفی مانند سوله کارگاهی، سوله صنعتی، سوله سبک، سوله ورزشی، سوله پارکینگ، سوله انبار و سوله کشاورزی طراحی می‌شوند.
هر یک از این کاربری‌ها نیازهای خاص خود را دارند و به همین دلیل انتخاب نقشه باید بر اساس مشخصات پروژه انجام شود.
اگر هدف شما تهیه فایل اتوکد سوله است، فرمت DWG می‌تواند امکان مشاهده و در صورت قابل ویرایش بودن، اصلاح ترسیمی فایل را در محیط AutoCAD فراهم کند.
با این حال، تغییرات اساسی در طراحی سازه، ابعاد اعضا، اتصالات و فونداسیون باید توسط متخصص انجام شود.
در پلان قصر می‌توانید مجموعه‌ای از فایل‌ها و نقشه‌های مرتبط با معماری و سازه را مشاهده کنید و مشخصات هر محصول را پیش از خرید بررسی کنید.
اگر به دنبال دانلود نقشه اجرایی سوله فلزی هستید، ابتدا نوع سوله و نیاز پروژه خود را مشخص کنید، سپس ابعاد، محتویات نقشه، فرمت فایل و دتایل‌های موجود را بررسی کنید.
در صفحه محصولات سایت، اطلاعات لازم برای شناخت فایل ارائه شده است و پس از انتخاب محصول مورد نظر، می‌توانید فایل خریداری‌شده را دانلود کنید.
در نهایت، برای اجرای هر سازه در دنیای واقعی، نقشه باید با شرایط محل پروژه، ضوابط محلی، بارگذاری، مشخصات خاک و الزامات مهندسی تطبیق داده شود و توسط مهندس دارای صلاحیت بررسی و تأیید شود.
به این ترتیب، نقشه آماده می‌تواند یک منبع مناسب برای مطالعه، بررسی، طراحی و توسعه نقشه‌های سوله باشد، در حالی که تصمیم نهایی برای اجرای سازه باید بر اساس شرایط واقعی پروژه اتخاذ شود.
بسته به محصول، می‌تواند شامل پلان فونداسیون، ستون‌ها، قاب اصلی، رفتر، بادبند، لاپه، نما، مقاطع و دتایل‌های اجرایی باشد. برای اطلاع دقیق باید مشخصات همان محصول بررسی شود.
اگر محصول با عنوان فایل DWG قابل ویرایش ارائه شده باشد، می‌توان آن را در اتوکد باز و ویرایش کرد. با این حال، تغییرات سازه‌ای باید توسط متخصص بررسی شود.
بله. نیازهای سازه و معماری به نوع فعالیت، تجهیزات، بارهای داخلی، دهانه و ارتفاع بستگی دارد. بنابراین نقشه هر پروژه باید با کاربری آن هماهنگ باشد.
بله، در پلان قصر محصولات مختلف نقشه و فایل‌های فنی ارائه می‌شوند و کاربران می‌توانند مشخصات محصول را بررسی کرده و در صورت انتخاب، فایل خریداری‌شده را دانلود کنند.
خیر، نقشه باید با شرایط واقعی پروژه مانند خاک، بارهای محیطی، موقعیت جغرافیایی، کاربری، ابعاد و الزامات مهندسی تطبیق داده شود.
ابعاد، نوع کاربری، محتوای نقشه، وجود دتایل‌ها، فرمت فایل و تناسب آن با نیاز پروژه از مهم‌ترین مواردی هستند که باید پیش از خرید بررسی شوند.
در پلان قصر می‌توانید مشخصات فایل‌های موجود را بررسی کرده و بر اساس نیاز خود، نقشه مناسب را انتخاب و دانلود کنید.
از اینکه تا پایان این مقاله درباره نقشه اجرایی سوله فلزی و جزئیات سازه و دتایل‌های اجرایی همراه ما بودید، سپاسگزاریم.
مهندس کریمی
طراحی و ترسیم نقشه‌های سوله سبک و سنگین
📞 09124312616
فروشگاه پلان قصر در سال ۱۳۸۶ با مدیریت مهندس کریمی شروع بکار نموده و با کمک خداوند متعال و سالها تجربه در زمینه طراحی و ترسیم نقشه های ویلایی و آپارتمانی توانسته رضایت اکثریت مشتریان را داشته باشد . دقت و سرعت در طراحی نقشه با ارائه جدیدترین متد ها برای طراحی پلان قصر رویائی شما سر لوحه کار ما است .
. Copyright © 2025 Planghasr.com — All Rights Reserved
