نقشه خانه ویلایی دو طبقه 10 در 11 جنوبی با زیرزمین

نقشه خانه دو طبقه 11*10 ویلایی، یک طرح مسکونی با زیرزمین و زیربنای تقریبی 200 تا 210 مترمربع است که با سازه بتنی و طراحی معماری کاربردی تهیه شده است. این ساختمان برای زمین‌های جنوبی با عرض 10 متر و طول 11 متر طراحی شده و دارای پلان دوخوابه در هر طبقه، راه‌پله مرکزی و نورگیری از دو سمت است. همچنین این مجموعه دارای نمای رندر سه‌بعدی با کیفیت است که ظاهر نهایی ساختمان را با جزئیات مناسب نمایش می‌دهد.

مشخصات نقشه خانه ویلایی دو طبقه

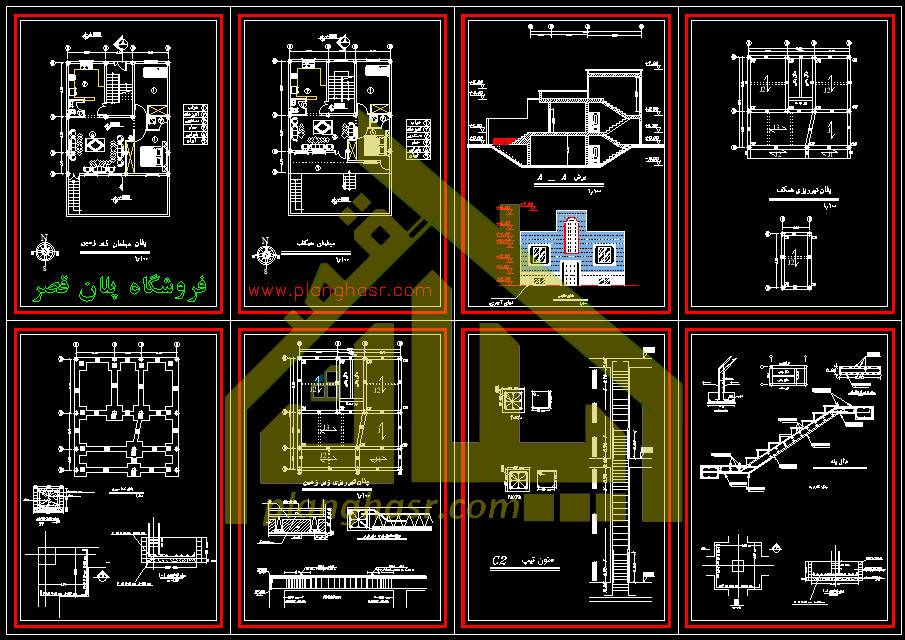

این محصول شامل نقشه‌های معماری و سازه بتنی در قالب فایل اتوکد (DWG) است:

نقشه معماری؛ 10 شیت

• پلان موقعیت ساختمان
• پلان ستون‌گذاری و اندازه‌گذاری
• پلان مبلمان و معماری طبقات
• نقشه برش ساختمان
• نمای 2 بعدی جنوبی
• نمای رندر سه‌بعدی با کیفیت

نقشه سازه بتنی؛ 20 شیت

• پلان فونداسیون و اسکلت بتنی
• جزئیات اجرایی تیرها و ستون‌ها
• نقشه تیرریزی طبقات
• جزئیات سقف و بادبندها
• پلان دال پله و نحوه میلگردگذاری
• سایر جزئیات اجرایی سازه

طراحی پلان خانه دو طبقه 10 *11

این ساختمان با ابعاد کلی 10 × 11 متر طراحی شده و شامل زیرزمین، طبقه همکف و خرپشته است:

• زیرزمین: حدود 110 مترمربع
• طبقه همکف : حدود 90 مترمربع به همراه 10 مترمربع بالکن
• خرپشته: حدود 10 مترمربع

زیرزمین و طبقه همکف هرکدام دارای 2 اتاق خواب هستند. طراحی سازه به‌گونه‌ای انجام شده که امکان بررسی اجرای دو طبقه با ابعاد و مساحت مشابه نیز وجود داشته باشد؛ البته این تغییر باید با نقشه‌های معماری و سازه تطبیق داده شود.

طراحی ورودی و راه‌پله خانه ویلایی

در این پلان، راه‌پله در قسمت مرکزی ساختمان قرار گرفته و ورودی اصلی از سمت جنوب طراحی شده است. برای ورود به طبقه همکف باید 6 پله طی شود و درب ورودی در سمت راست راه‌پله قرار دارد. این جانمایی ضمن ایجاد دسترسی مناسب، از دید مستقیم به فضای داخلی خانه جلوگیری می‌کند.

طبقه همکف حدود 1.20 متر بالاتر از سطح محوطه و زیرزمین حدود 2 متر پایین‌تر از سطح زمین قرار گرفته است. این اختلاف ارتفاع امکان طراحی پنجره‌های نورگیر برای زیرزمین را فراهم می‌کند.

طراحی پلان معماری طبقه همکف

در طبقه همکف، آشپزخانه در سمت راست راه‌پله قرار گرفته و از نور خیابان بهره می‌برد. کابینت‌ها به‌صورت دوطرفه طراحی شده‌اند و سرویس بهداشتی نیز نزدیک ورودی قرار دارد.

سالن پذیرایی با مساحت تقریبی 22 مترمربع در بخش دیگر ساختمان جانمایی شده است. در سمت چپ سالن، یک لابی خصوصی برای دسترسی به اتاق‌خواب‌ها وجود دارد. این طبقه شامل 2 اتاق خواب است؛ یک اتاق با کمد دیواری در مجاورت راه‌پله و یک اتاق خواب مستر با کمد دیواری در نزدیکی سالن پذیرایی.

در انتهای سالن، ایوان یا سکویی با عرض حدود 2 متر طراحی شده که قابلیت استفاده به‌عنوان تراس و فضای استراحت را دارد و از طریق پله به حیاط متصل می‌شود.

طراحی پلان زیرزمین 110 متری

زیرزمین این ساختمان با مساحت تقریبی 110 مترمربع طراحی شده و چیدمان آن شباهت زیادی به طبقه همکف دارد. این طبقه نیز شامل 2 اتاق خواب و فضاهای مسکونی است.

یکی از ویژگی‌های مهم این بخش، نورگیری از سمت خیابان و حیاط است. پنجره‌ها با توجه به اختلاف سطح ساختمان و محوطه جانمایی شده‌اند تا نور طبیعی به فضای زیرزمین وارد شود. همچنین فضای 2 متری که در طبقه همکف به‌عنوان بالکن استفاده می‌شود، در زیرزمین جزئی از فضای داخلی ساختمان است.

نقشه سازه بتنی و نمای سه‌بعدی ساختمان

این مجموعه علاوه بر نقشه‌های معماری، شامل 20 شیت نقشه سازه بتنی و جزئیات اجرایی فونداسیون، تیرها، ستون‌ها، بادبندها، سقف و پله است. طبق مشخصات محصول، نقشه تأسیسات طبقات نیز در مجموعه ارائه می‌شود.

وجود نمای رندر سه‌بعدی با کیفیت در کنار نقشه‌های فنی، امکان بررسی بهتر ظاهر ساختمان و شناخت سبک طراحی آن را پیش از اجرا فراهم می‌کند.

دانلود نقشه خانه دو طبقه 11*10 ویلایی از پلان قصر

اگر به دنبال نقشه خانه ویلایی دو طبقه با زیرزمین، 4 اتاق خواب، سازه بتنی و نمای سه‌بعدی با کیفیت هستید، این محصول از مجموعه نقشه‌های پلان قصر می‌تواند گزینه مناسبی برای بررسی و انتخاب باشد. فایل‌های معماری و سازه در قالب اتوکد DWG ارائه می‌شوند و برای استفاده اجرایی باید با شرایط زمین، ضوابط شهرداری و مقررات ساختمانی محل پروژه تطبیق داده شوند.
