معنی پلان در معماری چیست؟

معنی پلان در معماری چیست ؟

معنی پلان در معماری چیست؟

پلان معماری(به انگلیسی: Architectural planنقشه ای است که معمار

آن را طراحی کرده و بنا به نوع آن، شامل اطلاعاتی چون طرح بنا، مشخصات

و داده‌های فنی، جزئیات و … می‌شود.

پلان معماری (Architectural Plan) راهنمای چگونگی ساخت یک سازه را

ارائه می‌دهد. به عبارتی، پلان طرحی دو بعدی (زاویه دید از بالا به پایین)

از ایده‌ها و خلاقیت‌های یک معمار است که جزئیات مورد نیاز برای ساخت

یک ساختمان را نمایش می‌دهد. پلان معماری به مانند یک نقشه راه می‌ماند؛

همانطور که شما می‌خواهید از شهری به شهر دیگر سفر کنید، به نقشه مسیر

نیاز دارید، دقیقاً پلان نیز چنین نقشی را ایفا می‌کند.

این نقشه اطمینان می‌دهد که یک سازه می‌تواند مطابق با هدف و نیازهای

شهرسازی ساخته شود. بدون نقشه‌های معماری، تصمیم گیری در مورد نحوه

طراحی ساختمان چالش برانگیز خواهد بود. پلان معماری اجازه می‌دهد تا مسائل

قبل از شروع ساخت واقعی، حل و فصل شوند. در نقشه معماری جزئیاتی مانند

ابعاد زمین، ابعاد و جانمایی فضاها، بازشوها، ارتفاع طبقات، راه پله و سایر موارد

قید می‌شوند.



پلان معماری توسط مهندس معمار تهیه می‌شود. مهندس معمار ممکن است از

طراحی دستی و کامپیوتری برای این امر استفاده کند. معمولاً در ایران نقشه معماری

توسط نرم افزار اتوکد (AutoCAD) طراحی می‌شود اما سیستم‌های جدیدی مانند

مدل سازی سه بعدی ساختمان نیز برای طراحی دقیق‌تر در دسترس هستند.



امروزه، پلان معماری طبق اصول و قوانین شهرسازی تهیه می‌شود اما همچنان می‌توان

برای ساختارهای خاص، از دنیای قانونی معماری گذر کرد و اصول را شکست تا ارتباط

بین انسان و معماری را وسعت بخشید. در هر صورت، نقشه معماری باید از دل نوآوری

آرشیتکت و قوانین ساخت‌وساز تهیه شود و با تأیید شهرداری، کلید عملیات ساخت زده شود.

معروف ترین نرم افزارهای طراحی معماری :

آتوکد AutoCAD

آرشیکد Archicad

رویت Autodesk Revit

و . . .

مزیت اصلی پلان‌های معماری این است که می‌توان قبل از شروع ساخت، برنامه و بودجه

مورد نظر را براساس آن‌ها برآورد کرد. بدون این نقشه‌، عملاً هیچ ساختمانی قابل اجرا

نخواهد بود. انجام عملیات ساخت برای یک پیمانکار و تهیه قیمت دقیق پروژه یا تهیه یک

برنامه زمان بندی واقع بینانه دشوار خواهد بود.

پلان معماری بیشتر جنبه‌های مربوط به یک پروژه را نشان می‌دهد تا سازنده بتواند بر اساس

آن برنامه ریزی‌های لازم را انجام دهد. پیمانکاران می‌توانند از این طریق به سراغ مصالح مورد

نیاز، نیروهای کاری و تجهیزات مربوط بروند.

پلان ها متفاوت هستند :

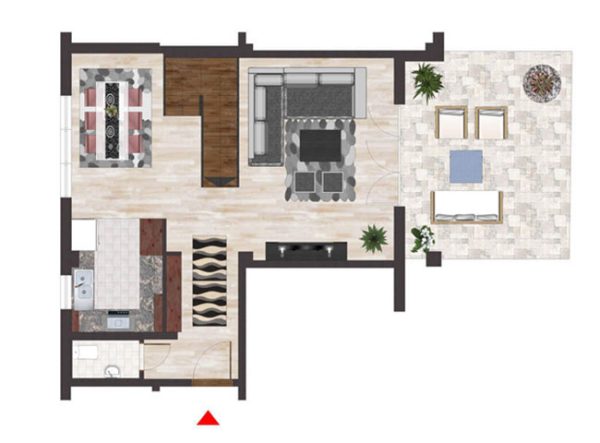

پلان طبقات

پلان طبقات برای هرگونه طراحی داخلی یا پروژه معماری ضروری است. با یک نقشه، می‌توانید

همه چیز را در فضای داخلی ببینید، انگار که سقف را برداشته‌اید و به پایین نگاه می‌کنید. پلان

طبقات نسخه دو بعدی است که معمولاً شامل اندازه‌گیری فضاها مانند طول دیوارها، محل

قرارگیری درب‌ها و موارد دیگر است.

نقشه‌های مبلمان نیز وجود دارند که نقشه‌های کف هستند و جانمایی مبلمان در آن ترسیم می‌شوند.

در نقشه‌ها تمرکز کمتری بر روی اندازه گیری‌ها است و در عوض توجه به نحوه قرارگیری اشیا (مانند

کاناپه و میز) در فضا است.

پلان طبقات یک مدل سه بعدی از طرح کلی به علاوه مبلمان است. می‌بینید که کل آپارتمان با مبلمان

از بالا چگونه به نظر می‌رسد و این به شما کمک می‌کند نه تنها نحوه قرارگیری اشیا در فضا را درک

کنید بلکه چگونگی اتصال و ارتباط فضاهای مختلف در یک محیط بسته را تشخیص دهید.

سایت پلان

سایت پلان بیشتر موقعیت ساختمان نسبت به محیط اطرافش را

نشان می‌دهد. اگر بخواهید نشان دهید که ارتباط چندین ساختمان با یکدیگر چگونه است،

می‌توانید یک سایت پلان برای نمایش آن ایجاد کنید.

برای شهرداری، تهیه سایت پلان ضروری است اما این نقشه برای ارائه به مشتری به عنوان

یک کانسپت (مفهوم) مهم است. سایت پلان را می‌توان رنگ آمیزی کرد یا از آن یک ماکت

برای تجسم بهتری طرح کلی ارائه داد. به طور کلی، دست معمار در طراحی سایت پلان باز است.

پلان لنداسکیپ

طراحی نمای بیرونی و داخلی یک فضا، تنها شروع ساخت یک ساختمان است. بدون محوطه

سازی مناسب، فضا ناقص به نظر می‌رسد! بسیاری از طراحان هستند که سال‌ها آموزش می‌بینند

تا به طور خاص مناظر زیبای یا طراحی لنداسکیپ را ایجاد کنند.

اگر به دنبال یک باغ کوچک در حیاط خانه خود هستید، یک طراح منظره می‌تواند به شما کمک

کند. اگر می‌خواهید مسیرهای عبور و مرور به یک مجموعه بلوک آپارتمانی را مشخص کنید،

به طراحی لندسکیپ نیاز دارید. در پلان‌های لندسکیپ، همه چیز را می‌بینید، از عناصر گیاهی

گرفته تا پیاده روها و تزیینات چمن تا فواره‌ها و آبنماها

مواردی که در پلان معماری باید رعایت شود :

  • هر نقشه معماری دارای یکسری علائم نقشه خوانی است که به دست اندرکاران پروژه
  • کمک می‌کند تا درک بهتری از روند اجرا داشته باشند. برای مثال، علامتی که در گوشه
  • پلان معماری قرار دارد، شمال نقشه را نشان می‌دهد.
  • قبل از شروع به قرائت نقشه‌های معماری، مهم است که اطلاعات حاشیه نقشه را بررسی
  • کنید. اطلاعات حاشیه در یک جدول در گوشه سمت راست قرار دارد که نام کارفرما، منطقه
  • شهرداری، جزئیات ساخت و غیره را نمایش می‌دهد.
  • تمامی نقشه‌های معماری از دو طرف اندازه گیری می‌شوند، مثلاً از ارتفاع با اعداد و از
  • جهت افقی توسط حروف انگلیسی شماره گذاری می‌شوند تا به این شکل محل ستون‌ها
  • و تفکیک فضایی به خوبی درک شود.
  • در نقشه‌های معمول شهرداری اغلب پلان پارکینگ و پلان تیپ طبقات باید تأیید شوند.
  • در اینجا طراح باید به درستی از قوانین طراحی باخبر باشد تا بتواند براساس مقررات هر
  • دو این پلان‌ها را آماده کند. تأیید نقشه به معنای مجوز احداث بنا است.
  • کلیه نقشه های پلان معماری براساس مقیاس ۱ در ۱۰۰ طراحی می‌شوند. بدین معنا که
  • یک متر در واقعیت به اندازه ۱۰۰ برابر کوچکتر می‌شود تا در نقشه جای گیرد. به معنای
  • دیگر، یک متر به ۱۰۰ قسمت تقسیم می‌شود.

آشنایی با اصطلاحات فنی در ترسیم پلان طبقات

اصطلاحات کاربردی در پلان نقشه ساختمان

فارسی لاتین فارسی لاتین
پلان بادبندی Bracing plan حمام Bath
رختکن Cloak رختکن Locker
روشویی Lavatory توالت Water.Closed=w.c=Toilet
پاسیو Patio مقیاس-اشل Scale
راهرو-هال رابط-کریدور Corridor جزییات Detail
موتورخانه Mechanical Room پروژه Project
ستون Column ظرفشویی آشپزخانه Sink
تیر Beam هال Hall
تیرچه Joist انباری Store
تیراصلی-شاه تیر Main Beam شمال North
نمای شمالی North Elevation جنوب South
نمای جنوبی South Elevation غرب West
نمای شرقی East Elevation شرق East
نمای غربی West Elevation اتاق Room
بهار خواب Attics اتاق خواب Bed room
اتاق نشیمن Sitting Room اتاق زندگی Living room
تراس Terrace اتاق نهار خوری Dining room
حیاط خلوت Small yard اتاق پذیرایی Drawing room
محوطه Area آشپزخانه Kitchen
بالکن Balcony ورودی Entry (Entrance)
خیابان Street پلان طبقه همکف Ground Floor plan
بام Roof پلان طبقه اول First floor plan
شومینه یا دودکش Chimmey پلان طبقه دوم Second floor plan
سطح مبنا Base Level پلان طبقه سوم Third floor plan
ساختمان Structural(Building) پلان زیر زمین Base ment plan
پله Step-Stairs پلان پی کنی Foundation plan
کف Floor پلان دکوراسیون(مبلمان) Decoration plan
سنگ Stone پلان تیر ریزی سقف Roof beam framing plan
چاه فاضلاب Cess pool پلان شیب بندی پشت بام Roofing plan
سقف Ceiling برش Section
درز ساختمانی Construction joint نما Elevation
میلگرد Bar پلان تیپ Typical plan
میلگرد آجدار Deformed Bar پلان موقعیت ساختمان Site plan
بادبند-پشت بند مایل Brace پلان پارکینگ Parking plan
صفحه زیر ستون- بیس پلیت Base plate پلان آکس بندی Axis plan
رمپ Ramp
