دفترچه راه اندازی SurPad

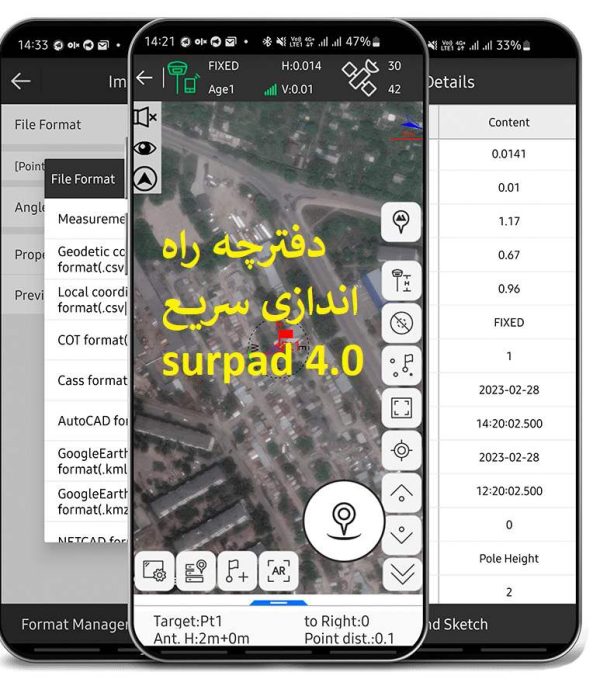

دفترچه راه اندازی سریع  4.0 SurPad

نرم افزار  surpad چیست ؟ به نرم افزار مهندسی نقشه برداری برای اتصال دستگاه نقشه برداری جی پی اس مولتی فرکانس ( شمیم ، شمیم پلاس و … ) که روی گوشی های اندروید به خوبی نصب و راه اندازی می شود ، می گویند .

یکی از پر کاربرد ترین روش های برداشت مستقیم زمینی برای نقشه برداری زمین و نقشه برداری ثبتی و …. از جی پی اس های نقشه برداری با دقت میلیمتر استفاده می کنند .

اتصال نرم افزار به گیرنده

ساختن پروژه جدید و تنظیمات (System Coordinate …………………..………… (3

تنظیمات Rover و اتصال به سامانه شمیم……………………………………
تنظیمات Static .. ………………..……………………………………………………………8
برداشت RTK و تنظیمات Tilt.. ……………………………………………….……………9
خروجی گرفتن از نرم افزار………………………………………………………………
ساختن فرمت دلخواه در برنامه Surpad . ………………………………………………13
نحوه رجیستر کردن گیرنده……………………………………………………………..
نحوه رجیستر کردن نرم افزار …………………………………………………………..
تنظیمات رادیو داخلی…………………………………………………………………….
اتصال به UI Web .. …………………..………………………………………………………1

 اتصال نرم افزار به گیرنده
از تب Device واردگزینه Communication میشویم

1 گزینه Manufacturer Device را بر روی eSurvey قرار میدهیم.
.2 گزینه type Device را در حالت RTK قرار میدهیم.
.3 گزینه Mode Communication را بر حالت Bluetooth قرار میدهیم.
.4 گزینه Search را لمس میکنیم.
.5 شماره سریال دستگاه را انتخاب کرده.
.6 گزینه Connect را میزنیم.
بعد از اولین اتصال موفق، نرم افزار و گیرنده به صورت خودکار متصل خواهند شد

ساختن پروژه جدید و تنظیمات System Coordinate به منظور ساختن یک پروژه جدید از تب Device وارد منوی Manager Data Project میشویم.
با انتخاب گزینه New و معرفی اسم به نرم افزار پروژه ساخته خواهد شد.

دفترچه راه اندازی SurPad ………. پلان قصر

تنظیمات سیستم مختصات
.1 از تب Project وارد منوی System Coordinate شوید.
.2 از منوی Parameter Ellipsoid بیضوی 84WGS را انتخاب کنید.
.3 از منوی Parameter Projections سیستم تصویر UTM را انتخاب کنید .
.4 با فشردن آیکون موقعیت یابی دستگاه بصورت اتوماتیک با توجه به موقعیت مکانی شما نصف النهار مرکزی را شناسایی کنید.
ok .5

تنظیمات Rover و اتصال به سامانه شمیم
به منظور کار با سامانه شمیم یا هر سامانه دریافت تصحیحات اینترنتی دیگر نیاز به دریافت داده های اینترنتی خواهیم داشت. بدین منظور میتوان سیم کارت را داخل دستگاه جایگذاری کرد یا از اینترنت موبایل استفاده نمود که در زیر هر دو روش توضیح داده خواهد شد.

A. تنظیمات مربوط به جایگذاری سیم کارت داخل گیرنده.
.1 از تب Device گزینه Rover را انتخاب میکنیم.
.2 گزینه Link Data را در حالت Internet Device قرار دهید.
.3 گزینه Mode Connection باید در حالت NTRIP قرار بگیرد.
.4 تیک مربوط به Network To Connect Auto را فعال کنید.

5 گزینه APN automatic Use را فعال کنید.
.6در قسمت مربوط به Setting Cors اطالعات مربوط به سامانه شمیم را وارد کنید.
.7گزینه MountPoint Get را انتخاب کرده.
.8حالت GGBG-VRS را انتخاب کنید.
Apply .9

دفترچه راه اندازی و اتصال به  SurPad ………. پلان قصر

B. تنظیمات مربوط به اینترنت موبایل
.1 از تب Device گزینه Rover را انتخاب کنید.
.2 گزینه Link Data را در حالت Internet Phone قرار دهید.
.3 Mode Connect را در حالت NTRIP قرار دهید.
.4 در قسمت مربوط به Setting Cors اطالعات مربوط به سامانه شمیم را وارد کنید.

5 با فشردن گزینه Point Access Getمیتوان MountPoint را در حالت GGBG-VRS قرار داد.
.6 گزینه Network to connect Auto را فعال کنید.
Apply .7

تنظیمات Static
به منظور برداشت استاتیک ابتدا از تب Device وارد منوی Static میشویم

1 Name Point را یک اسم چهار حرفی انتخاب کنید.
.2 limit PDOP بر روی عدد 6 قرار دهید.
.3 angle off Cut را روی عدد 5 قرار دهید.
.4 Interval Collection بر اساس نیاز میتواند عددی بین s0.02 تا s60 داشته باشد.
)در حالت عادی HZ1 مقدار مناسبی میباشد(
.5 گزینه Data Static Record Auto را فعال کنید.
.6 ارتفاع آنتن را در قسمت Height Measured Antenna وارد کنید.
Vertical height from حالت رادر

Antenna Measurement Type .7
line measuring قرار دهید.
Apply .8

اتصال گیرنده جی پی اس به  SurPad ………. پلان قصر

 برداشت RTK و تنظیمات Tilt
به منظور برداشت RTK در حالت تصحیحات اینترنتی و رادیویی پس انجام تنظیمات در منو ROVER که در مباحث بالا توضیح داده شد از تب Survey وارد منوی .میشویم Point Survey

Tilt.A
به منظور فعالسازی تیلت سنسور از تب Device وارد منوی Settings Device میشویم.
.1 گزینه Survey Tilt را در حالت Correction Tilt Pole قرار میدهیم.
.2 گزینه Parameters Survey Tilt را در حالت Mode Normal قرار میدهیم.
Sensor output frequency و Position data output Frequency گزینه .3
را در حالت HZ5 قرار میدهیم.
.4 گزینه ی ok را لمس میکنیم.

PPK برداشت.B
به منظور برداشت نقاط بصورت PPK نیاز است ابتدا از تب Device درمنوی Rover گزینه Data Raw را فعال کنیم سپس از تب Survey وارد منوی Survey Point میشویم.
.1 آیکون گزینه های برداشت را انتخاب میکنیم.
.2 با انتخاب گزینه Go & Stop گیرنده آماده برداشت در حالت PPK خواهد بود.
.3 با انتخاب آیکون تنظیمات میتوان با توجه به نیاز پروژه تنظیمات را شخصی سازی کرد.
.4 با فشردن گزینه برداشت نقاط گیرنده شروع به برداشت PPK میکند و داده خام مربوطه در حافظه گیرنده ذخیره خواهد شد.

با انتخاب گزینه تنظیمات میتوان به تنظیمات بخش PPK دسترسی پیدا کرد.
.1 گزینه name point same Allow را غیر فعال کنید.
.2 گزینه focus input last Keep را غیر فعال کنید.
.3 در قسمت name point Default پیشوند اسم نقاط را مشخص کنید.
.4 گزینه increment name Point را روی عدد 1 قرار دهید.
.5 با توجه به فاصله از بیس و دقت مورد نیاز عدد Count GPS Average را انتخاب کنید.

طراحی ویلا و نقشه برداری در مجموعه پلان قصر

خروجی گرفتن از نرم افزار
به منظور خروجی گرفتن از پروژه مورد نظر ابتدا از تب Project وارد منوی File Export میشویم.

1 از قسمت File Data Select پروژه مورد نظر را انتخاب میکنیم.
.2 گزینه فایل فرمت را بر روی (CSV.(format data Point Survey قرار میدهیم.
)بدیهی است با توجه به نیاز میتوان از فرمت های دیگر نیز استفاده کرد(

.3 گزینه Export را میزنیم.
.4 Export را مجددا میزنیم

ساختن فرمت دلخواه در برنامه Surpad
باید توجه داشت که فرمت های موجود در نرم افزار بصورت پیش فرض تمام داده های عمومی مورد نیاز را شامل میشوند این قسمت صرفا برای کاربرانی که قصد دسترسی به اطلاعات خاصی دارند معرفی میگردد .

.1 از تب Project وارد منوی File Export میشویم.
.2 گزینه Manager Format را انتخاب میکنیم.
.3 در صفحه باز شده گزینه New را انتخاب میکنیم.
.4 هر کدام از اطالعات مورد نیاز را که در سمت راست صفحه قرار دارند میتوان بوسیله
گزینه Add به فایل خروجی اضافه کرد.
.5 در قسمت Name Format نام مناسب برای فرمت انتخاب میکنیم.
.6 delimiter Fieldرا بر روی کاما ),( قرار میدهیم.
.7 در قسمت name Extension میتوان فرمت مورد نیاز را انتخاب کرد.
.8 header File را بر روی Yes قرار میدهیم.
OK .9

 راه اندازی سورپد  ………. پلان قصر

نحوه رجیستر کردن گیرنده
.1 از تب Device وارد منوی Activation Device میشویم.
.2 کد فعالسازی را در کادر مشخص شده وارد میکنیم.
.3 گزینه Activation را میزنیم.

نحوه رجیستر کردن نرم افزار
.1 از تب Project وارد منوی Software About میشویم.
.2 گزینه Activation Software را میزنیم.
.3 گزینه Activation Offline را میزنیم.
.4 در صفحه باز شده کد فعال سازی نرم افزار را وارد کرده و Activate را میزنیم.

تنظیمات رادیو داخلی
رادیو داخلی گیرنده های eSURVEY در مدل های 300E و 600E تجهیز شده است که در حالت Base و Rover به توضیح تنظیمات مربوط به آن میپردازیم.

Base .A
.1 از تب Device وارد منوی Base میشویم.
.2 گزینه Mode Diff را روی حالت 3.2RTCM قرار میدهیم.
.3 گزینه Link Data را در حالت Radio Internal قرار میدهیم.
.4 گزینه Channel را روی عدد 1 تنظیم میکنیم.
.5 گزینه protocol را روی حالت s450 Talk Trim تنظیم میکنیم.
Apply .6

Rover .B
.1 از تب Device وارد منوی Rover میشویم.
.2 گزینه Link Data را روی حالت Radio Internal قرار میدهیم.
.3 گزینه Channel را روی عدد 1 تنظیم میکنیم.
.4 گزینه Protocol را در حالت s450 Talk Trim قرار می دهیم.
Apply .5

 به اتصال Web UI
با توجه به امکان اتصال به گیرنده بوسیله UI Web میتوان برخی از تنظیمات را از این طریق انجام داد.به منظور اتصال به گیرنده ابتدا گیرنده و کامپیوتر را از طریق WiFi متصل میکنیم. سپس مرورگر ویندوز را اجرا کرده و بوسیله 192.168.10.1 :IP میتوان به گیرنده متصل شد.

Self Test .A
به منظور چک کردن پارامتر های مختلف گیرنده به صورت خودکار طبق مراحل زیر عمل میکنیم.
.1 وارد منوی Management میشویم.
.2 در پایین صفحه گزینه Test Self را میزنیم.
.3 گیرنده به صورت اتوماتیک شروع به چک کردن تمام پارامتر ها کرده و نتیجه را اعلام میکند.

B. آپدیت کردن Firmware
.1 وارد منوی Management میشویم.
.2 با انتخاب گزینه File Choose میتوان فایل مورد نظر را به گیرنده معرفی کرد.
.3 پس از آپلود شدن فایل با زدن گزینه File Upload جدید ترین Firmware بر روی گیرنده نصب خواهد شد.

C. دانلود داده خام
.1 منوی Data Raw گزینه Download را انتخاب میکنیم.
.2 با زدن گزینه Download در مقابل فایل مورد نظر داده های خام مربوطه در کامپیوتر ذخیره خواهد شد.
