تعریف کلی نقشه سوله با دهانه 20 متر

• دارای سه سوله
• سوله a با دهانه 20 متر در طول 75 متر
• سوله B با دهانه 20 متر در طول 25 متر
• بچه سوله 220 متری با شکل مثلث و قناس

در نقشه سوله ی 75*20 با مساحت 1500 مترمربع دارای 5 درب بزرگ برای ورودی و خروج لیفتراک و کامیون و جرثقیل و … طراحی شده و از سمت غرب به سوله دوم یا سوله B متصل شده و در شناژ و و فونداسیون آنها به هم متصل ولی ستون هایی جدا دارند .

سوله دوم یا B  با دهانه 20 متر در طول 25 متر و به اندازه 5 متر از سوله اول جلو تر آمده است ، دارای ارتفاع سقف بلند تری نسبت به دو سوله کنارش طراحی و ترسیم شده است .

در نقشه ی سوله سوم یا بچه سوله به صورت مثلث در کنار سوله دوم قرار دارد ، ضلع وتر آن موازی با زاویه خیابان طراحی شده و درب برای آن نیز از سمت خیابان اصلی با فاصله 5 متری قرار گرفته است .

خیلی مهم است که فاصله استاندارد از دیوار های ملک یا زمین صنعتی با اندازه 5 تا 7 متر حداقل کسر شود تا برای تردد وسائل و ماشین های خود شرکت یا کارخانه صنعتی و ماشین آتش نشانی بخوبی بتواند دور سوله و ساختمان اداری بچرخد .

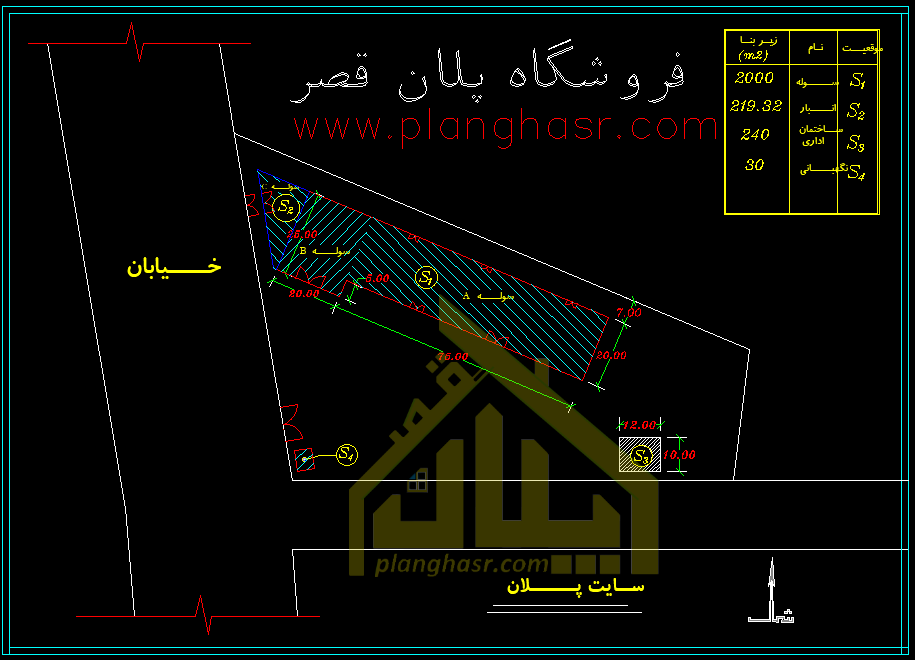

در نقشه معماری سوله صنعتی یا کارخانه صنعتی فوق دارای سایت پلان قرار گیری سوله ها نسبت به یکدیگر ، پلان سوله ها و نمای شمالی و جنوبی سوله ها طراحی گردیده است .

نقشه سازه سوله با دهانه 20 متر

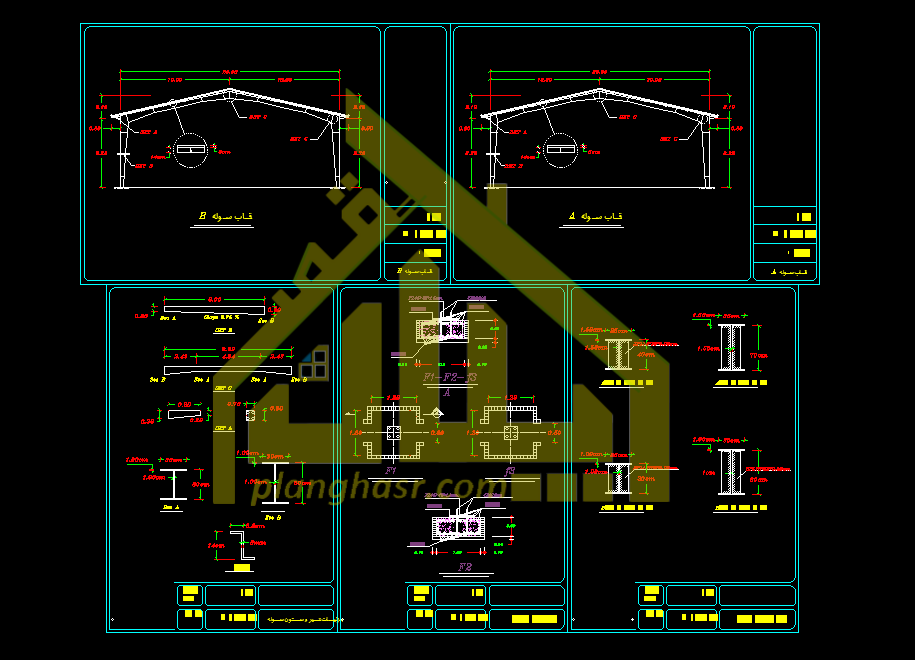

در نقشه صنعتی سازه سوله  با دهانه 20 متر هر سه سوله دارای نقشه های زیر می باشند :

1. نقشه پلان آکس بندی سوله
2. نقشه فونداسیون سوله
3. نقشه آکس بندی سوله
4. پلان باد بند گذاری سوله
5. نقشه پلان تیر ریزی سقف سوله
6. نقشه قاب سوله ها
7. نقشه قید های ستون سوله
8. نقشه اتصالات بین قاب سوله
9. نقشه جزئیات و دتایل های فونداسیون سوله
10. نقشه جزئیات و دتایل های ستون سوله
11. نقشه جزئیات و دتایل های سقف سوله
12. نقشه پلیت گذاری ستون ها روی فونداسیون سوله
13. نقشه دیوار محوطه ( نقشه نصب حفاظ آهنی و دیوار آجر لفتون یا آجر ده سوراخ )
14. و …

نقشه سازه برای سوله با دهانه 20 متر دارای دتایل ها و نقشه های اجرایی سوله می باشد و به راحتی بعد دانلود و خرید محصول می توانید فایل نقشه آتوکد آن را داشته باشید و برای ساخت به پیمانکار تحویل دهید .

برای شروع و تاسیس یک کارخانه نیاز به نقشه معماری کارخانه – نقشه سازه کارخانه و نقشه تاسیسات مکانیکی و الکتریکی دارید و نقشه فوق دارای آیتم های خوبی برای شروع و ساخت است .

نقشه ساختمان اداری برای کارخانه های صنعتی

با دانلود نقشه سوله 2000 متری فوق به همراه آن یک نقشه کامل نقشه معماری و نقشه سازه ساختمان اداری 10 در 12 متر با مساحت 120 مترمربع هر طبقه نیز را خواهید داشت .

ساختمان اداری یکی از نیاز های یک کارخانه و سوله صنعتی می باشد که دارای قسمت های مختلفی مانند مدیریت – پرسنل – غذا خوری و … در طبقات مختلف است .

نقشه ساختمان اداری دارای سه طبقه که به صورت زیر طبقات آن را توضیح می دهیم :

طبقه همکف ساختمان اداری کارخانه

در طبقه همکف دارای شش قسمت می باشد که یک راه پله نیز طبقات را به هم از سمت جنوب متصل می کند .

برخی از قسمت های طبقه همکف ساختمان اداری ( رختکن مردانه و زنانه – آشپزخانه – غذا خوری – نماز خانه و سرویس بهداشتی جدا )

طبقه اول ساختمان اداری کارخانه

در نقشه طبقه اول ساختمان اداری فوق طبقه مدیران ارشد می باشد و دارای اتاق هایی مانند غذا خوری – اتاق کنفرانس – اتاق منشی و w.c  است .

نقشه طبقه دوم ساختمان اداری کارخانه

در نقشه ی طبقه دوم ساختمان اداری 10 در 12 فوق طبقه مدیر کارخانه  می باشد و دارای اتاق هایی مانند غذا خوری – اتاق کنفرانس – اتاق منشی و w.c  است .

نقشه ی معماری ساختمان اداری به صورت دقیق و اجرا شده در کارخانه ی صنعتی می باشد و دارای استاندارد های مربوطه برای شرکت شهرکها می باشد .

نقشه سازه ساختمان اداری کارخانه

نقشه سازه برای یک ساختمان سه طبقه بتنی محاسبه شده و ستون های آن در بین دیوار ها کاملا محو و پنهان شده ، که با رفتن به هر اتاقی شما اصلا ستونی را نمی بینید .

برخی از نقشه های سازه ساختمان اداری به شرح زیر می باشد :

1. نقشه پلان فونداسیون
2. نقشه آکس بندی ستون ها
3. پلان تیر ریزی سقف ها
4. اتصال ستون به فونداسیون
5. مقطع طول و عرض ستون ها
6. دتایل تیر های عرض و طولی
7. جزئیات سقف تیرچه بلوک
8. نقشه جزئیات راه پله بتنی

نقشه نگهبانی کارخانه صنعتی

با دانلود نقشه سوله 2000 متری فوق ، نقشه نگهبانی 30 مترمربعی نیز برای شما قایل دریافت است ، نقشه معماری نگهبانی کارخانه با ابعادی مناسب و دارای آشپزخانه داخل خود نگهبانی طراحی شده است .

پک کامل نقشه یک کارخانه صنعتی را به راحتی در سایت پلان قصر دانلود کنید .

سوله ها اکثرا در زمین هایی بعنوان شهرک های صنعتی خصوصی و دولتی ایجاد می شوند که ظاهر آنها دارای سقف های بلند و شیب از دو طرف  هستند که بنام کارخانه ها می شناسیم ولی در زمین های شخصی هم ساخته میشوند که نیاز به نقشه معماری و سازه می باشد .

در کارخانه هایی بزرگ مانند ایرانخودرو و تولیدی ها سوله هایی بزرگ با خط های تولید بزرگ و بسیار منظم در سوله ها جانمایی می شوند که با نظم و دقت بالا ساخته می شوند و برای پرسنل اداری هم ساختمانی بنام ساختمان اداری که مشابه ساختمان های مسکونی و اداری هست ساخته می شود و قسمت های مختلفی دارند.

نقشه فوق دارای سه سوله با مساحت 2220 مترمربع و ساختمان اداری 3 طبقه که هر طبقه 120 متر مربع و انبار و نگهبانی می باشد با ابعاد قید شده در  زمینی صنعتی ترسیم شده و ساختمان اداری 3 طبقه با ابعاد 10 در 12 متر طراحی شده که پرسنل از درب نگهبانی وارد می شوند .
