نقشه آپارتمان 20*12 تکواحدی سه خواب

به تعریف کلی نقشه آپارتمانی فوق دارای چهار طبقه مسکونی 240 متری دارای سه اتاق خواب ( یک مستر بزرگ )  ، طبقه همکف پارکینگ برای شش خودرو ، طبقه زیر زمین انباری های بزرگ برای هر واحد آپارتمان طراحی نقشه معماری انجام شده است .

زمین شمالی با یک طرف خیابان که با ابعاد 12 متر در شمال و جنوب و 30 متر در شرق و غرب به ملک های مجاور ، دارای نورگیر در انتهای ساختمان و یک راه پله و آسانسور در سمت شرقی و وسط قرار دارد .

نقشه ی آپارتمان شش طبقه با سازه فلزی

پلان نقشه ساختمان یا آپارتمان شش طبقه بسیار لوکس و مستحکم با محاسبات سازه فلزی کامل و قابل دانلود در فایل آتوکد dwg بعد از خرید از سایت پلان قصر می باشد و در صورت نیاز می توانید جهت ویرایش مواردی در نقشه هماهنگ بفرمائید .

نقشه محاسبات سازه نقشه ساختمان فوق دارای نقشه هایی به شرح ذیل می باشد :

1. پلان فونداسیون نواری
2. پلان آکس بندی ستون ها
3. پلان باد بند گذاری
4. پلان تیر ریزی طبقات
5. برش و مقطع ستون ها
6. برش  و مقطع طولی و عرضی فونداسیون
7. نحوه بیس پلیت گذاری
8. جزئیات خم میلگرد ها
9. پلان شمع کوبی
10. جزئیات تیر ها و اتصال آنها
11. جزئیات سازه نگهبان
12. جزئیات دیوار و عایق های آن
13. نحوه نصب پنجره ها با جزئیات
14. و …

پلان نقشه معماری آپارتمان 200 متری لوکس

در پلان نقشه ی آپارتمان 200 متری بعد از کسر مساحت مشاعات ( راه پله ، آسانسور و نورگیر ) از مساحت 240 مترمربع به 200 مترمربع خالص هر طبقه برای آپارتمان مسکونی می رسیم .

پلان معماری برای هر 4 طبقه مسکونی به صورت تیپ می باشد ، راه پله در قسمت شرقی وسط ساختمان شش طبقه قرار گرفته و درب ورودی در یک پذیرائی تقریبا 80 متری باز می شود .

بعد ورودی یک آشپزخانه با نور مستقیم دارای شکست هایی بسیار زیبا ار سمت خیابان قرار دارد که بسیار خوب مشرف به سالن پذیرائی میباشد .

از سمت خیابان یک بالکن 2 متری به صورت پخ از گوشه های ساختمان طراحی گردیده ( بخاطر پیش روی از ملک های مجاور ) که در مساحت مفید آپارتمان محاسبه شده است .

سالن پذیرائی بسیار بزرگ با نور مستقیم از خیابان و پرده خور و فضای آن تا بعد از راه پله هم می رود و در انتهای سالن سه اتاق خواب که یکی از آنها مستر با کمد دیواری طراحی گردیده و نورگیر در ضلع شمال شرقی برای نور دهی عالی به هر سه اتاق خواب طراحی و ترسیم شده است .

یک لابی بین اتاق خواب ها قرار گرفته و سرویس حمام و دستشوئی هم در آن قرار دارد و حس مستر بودن دو اتاق خواب را بخوبی بخشیده است و دسترسی خصوصی را فراهم آورده است .

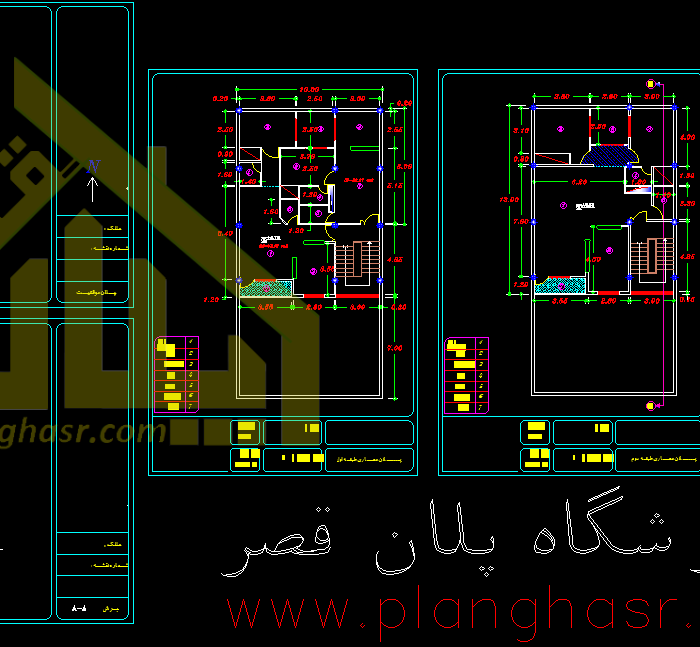

پلان ساختمان 12 در 20 متر

کل ساختمان با راه پله و آسانسور بهم متصل شده و نقشه معماری آپارتمانی فوق دارای نقشه های زیر می باشد :

• پلان موقعیت
• پلان زیر زمین
• پلان همکف
• پلان طبقات مسکونی
• پلان مبلمان
• پلان پشت بام
• نما جنوبی دو بعدی
• برش یا مقطع A-A

نقشه بسیار زیبا و نور عالی و بزرگ آپارتمان 240 متری در هر طبقه تک واحدی می باشد و پارکینگ هر واحد تامین شده است نقشه بدون پرتی و سالن بزرگ و دسترسی از ورودی بسیار عالی و کاربردی طراحی گردیده که قسمت خصوصی و پذیرائی کاملا جدا سازی شده است .

یک خواب مستر و سرویس و حمام دوم داخل لابی طراحی شده که 2 خواب دیگر را به نحوی مستر می کند .

آشپزخانه بسیار جای مناسبی طراحی شده است و حدود 11.5 متر طول کابینت زمینی و هوایی دارد و 5.5 متر جزیره و اوپن به سمت سالن دارد .

نقشه سازه فلزی با جزییات کامل و فایل آتوکد در پیوست می باشد .

نقشه آپارتمان با عرض 12 متر در طول 20 متر – نقشه ساختمان 200 متری لوکس
